SolidWorks2011渐开线齿轮的绘制

       Solidworks从2010版开始,在方程式驱动的曲线中可以输入参数方程,2011版可以输入由方程驱动的3D曲线。可以用渐开线的参数方程来画标准齿轮,以模数m=2,齿数z=30的直齿轮为例说明方程式驱动的曲线画渐开线齿轮的方法。

先确定画齿轮需要的四个圆的尺寸:

分度圆直径D=mz=60,

基圆直径Db=Dcos20°,

齿根圆直径Df=m(z-2.5)=55,

齿顶圆直径Da=m(z+2)=64,

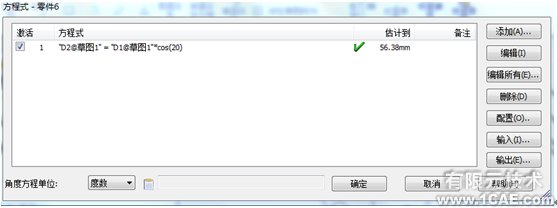

基圆直径用方程式标注,

注意角度方程单位的选择。

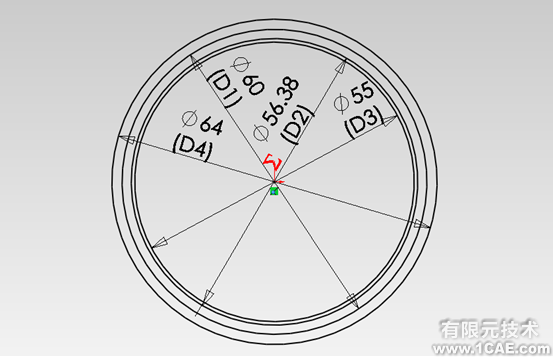

 标注尺寸完毕后如下图:

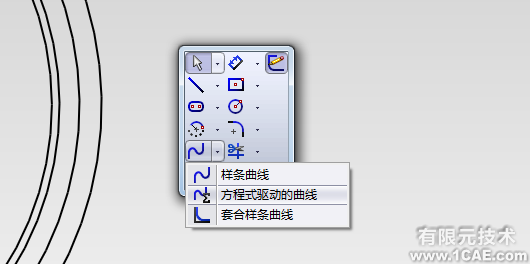

    插入 方程式驱动的曲线

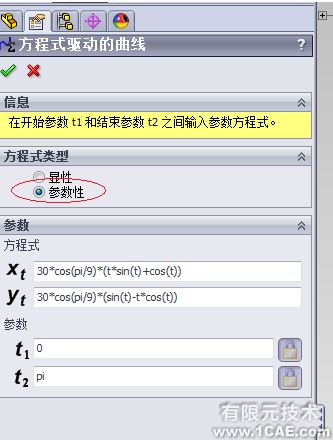

选择 参数性,输入渐开线的参数方程:

Xt=Rb(tsint+cost)

Yt=Rb(sint-tcost) ,Rb为基圆半径。输入方程时要把角度转为弧度。

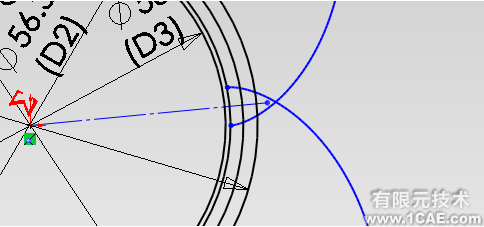

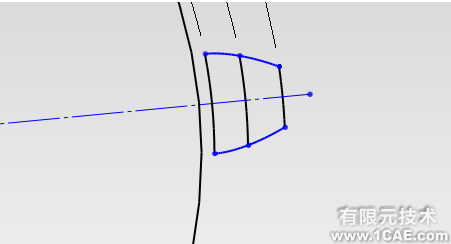

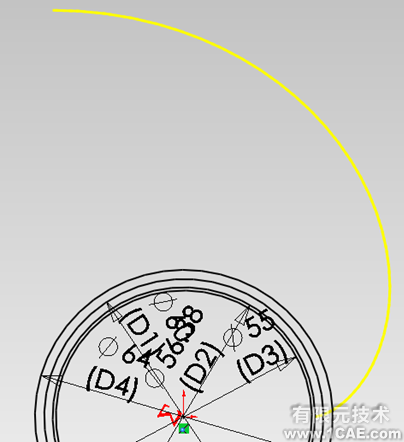

预览到如上图的曲线。确定后画一条中心线镜向,裁剪(在2010版中裁剪或镜向会使渐开线过定义,原因不明)成下面第二幅图的形状。

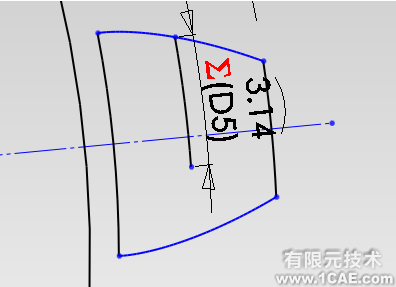

标注齿厚s的尺寸,s=p/2=πm/2=π.

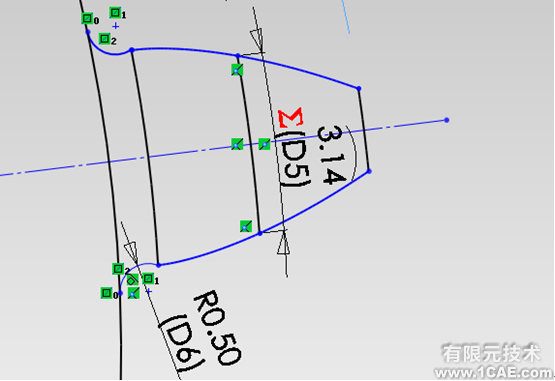

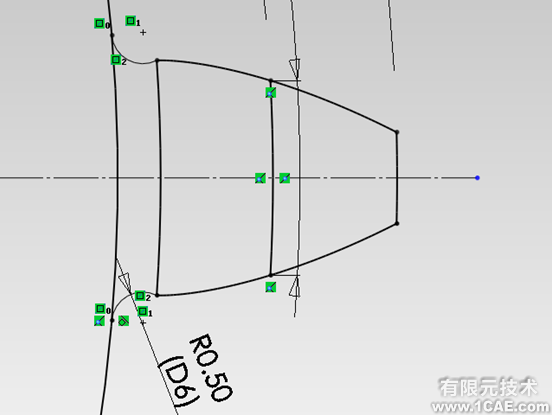

标注尺寸后,原有的对称关系有可能会错乱,需要重新标注几何关系,在基圆与齿根圆之间加圆弧与齿根圆相切半径(0.25m),如下图。

标注完几何关系后使中心线水平以完全定义草图。

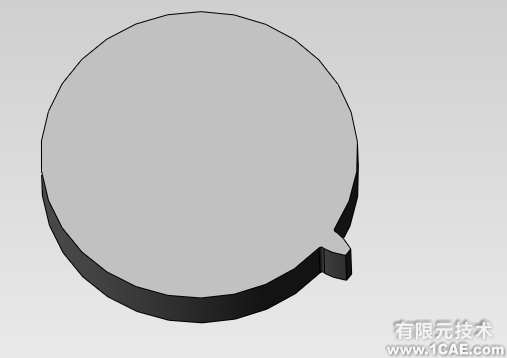

拉伸时用轮廓选择拉伸两次成下图。

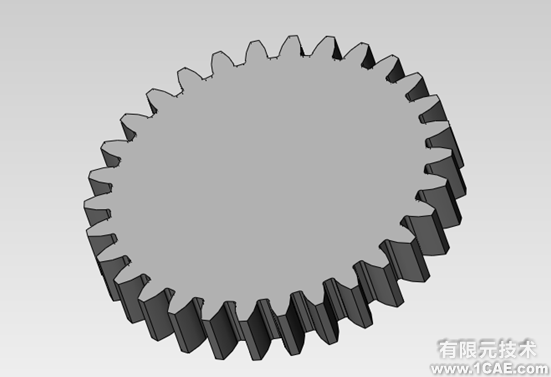

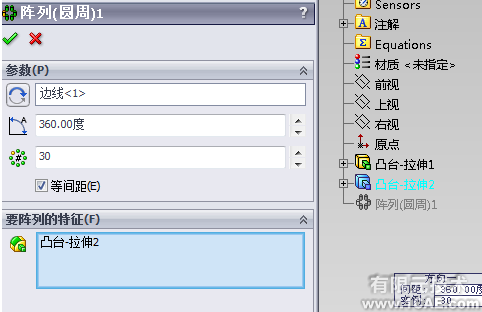

最后阵列得到齿轮模型。

以下为渐开线参数方程的推导:

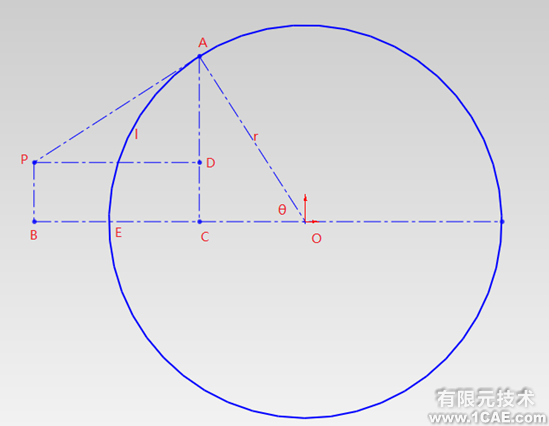

以θ(rad)为参数,AP=l=θr,P点的轨迹即为以E点为起点的渐开线。

OB=OC+BC=rcosθ+θrsinθ

PB=AC-AD=rsinθ-θrcosθ

得,P(-(rcosθ+θrsinθ),(rsinθ-θrcosθ))。

sgn(Px)=-1与渐开线的旋转方向有关。
