由于UG里面的加工工能太多了。里面自带的模板只有常用到的几个功能,想自己创建一个模板怎么办?

制作UG加工模板对编程来说可以提高编程效率减少重复更改参数的出错机率,虽然现在有些外挂支持电极自动编程,但是手工UG编程是不可能被取代,所以做一种适合自己习惯的UG加工编程模板就显得尤为重要

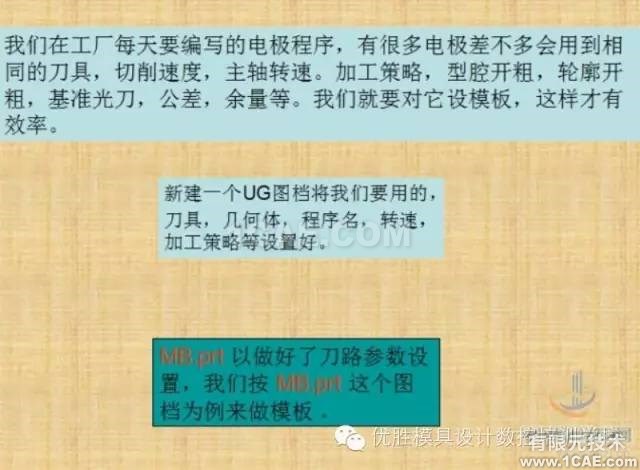

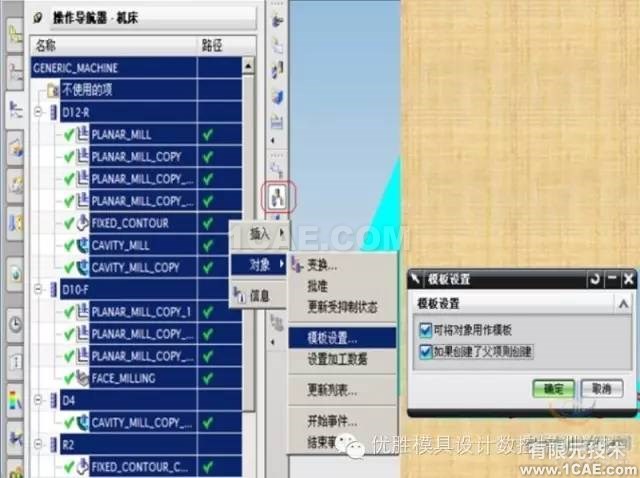

1 打开UG新建一个模板,进入加工环境——创建几何体、工序、程序名、刀具等
完成后按以下步骤进行。

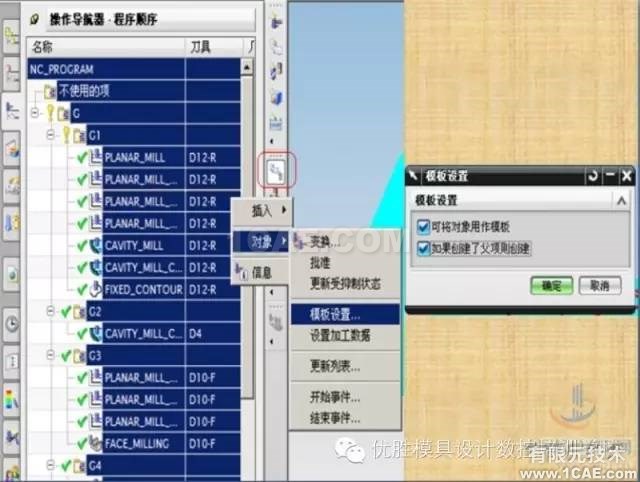

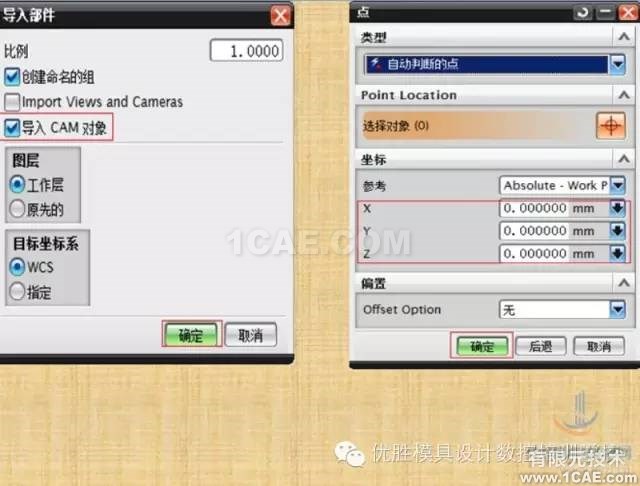

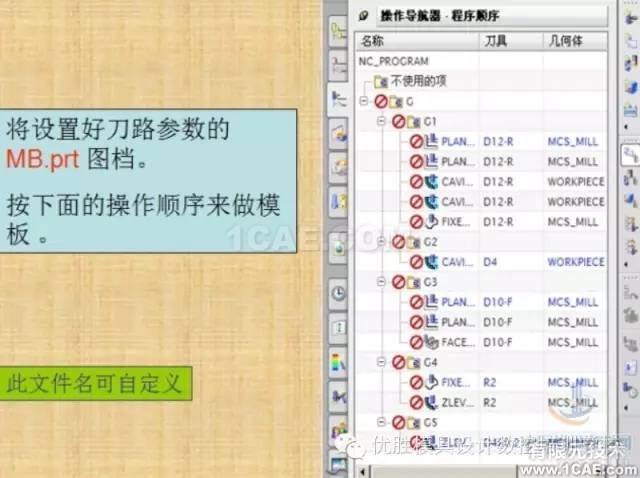

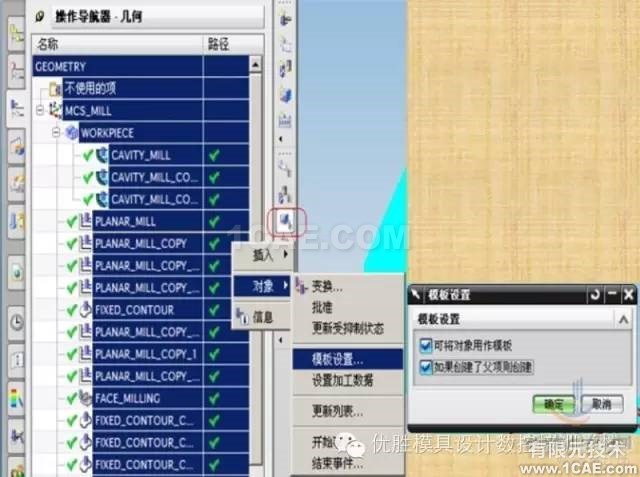

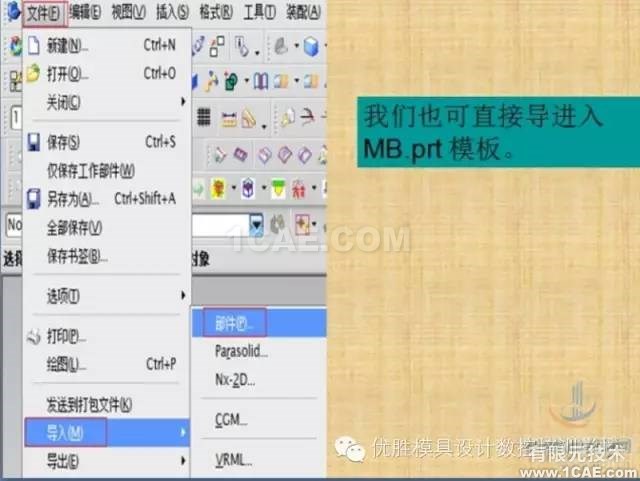

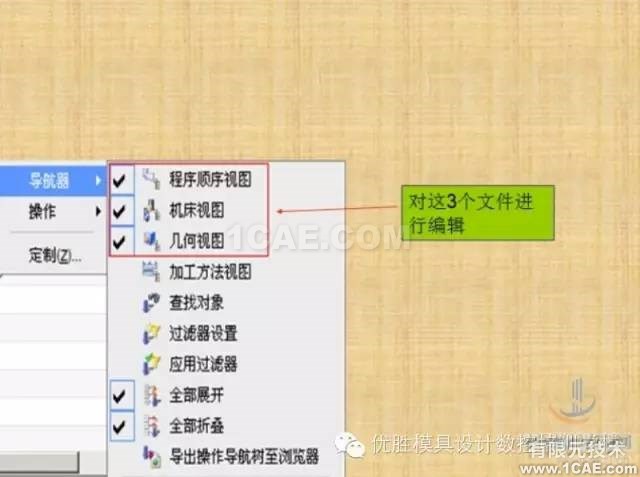

1
2
3
4
5

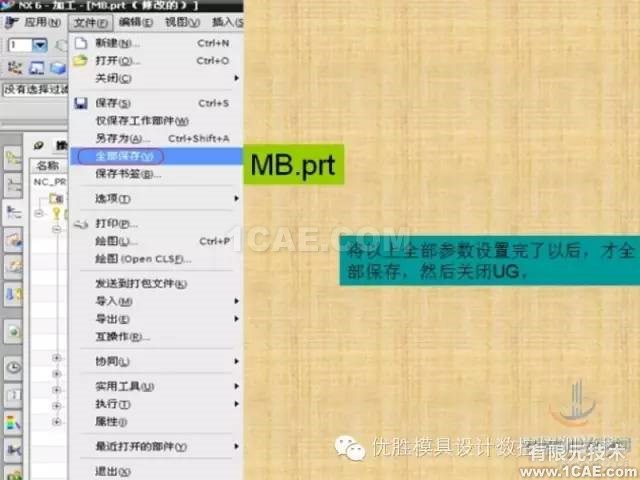

按以上方法做完后保存,并关闭UG。

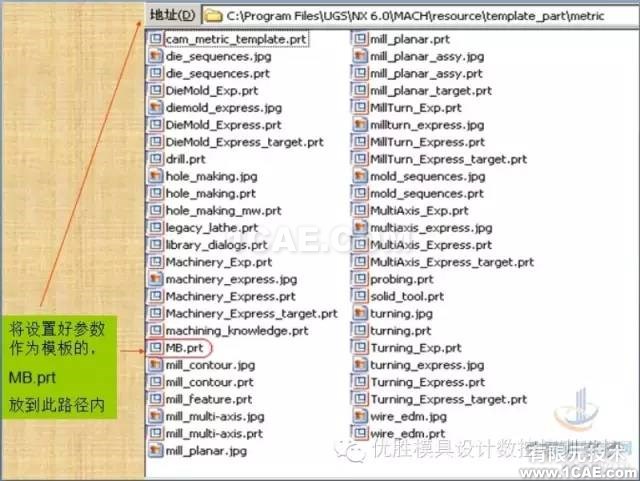

将做好的模板文件复制到metric,

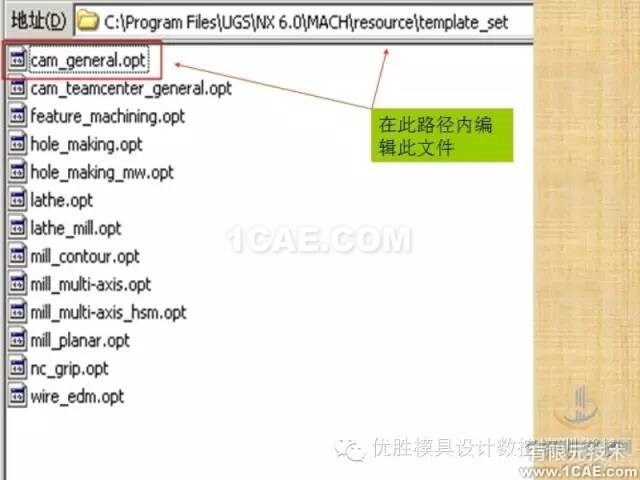

用记事本打开cam_general,文档
复制

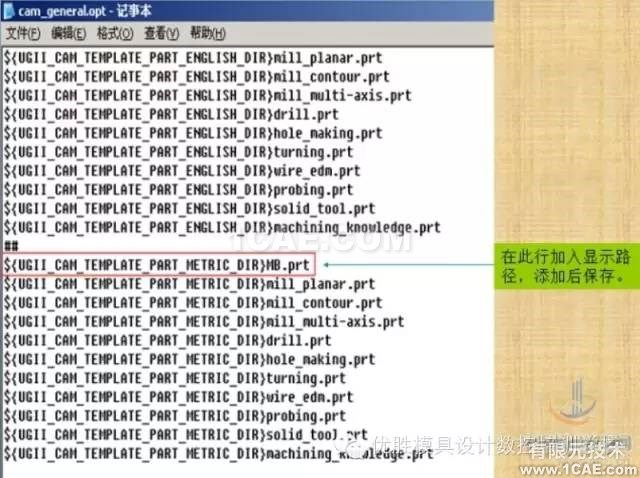

将mill_planar修改为模板文件名
列如:

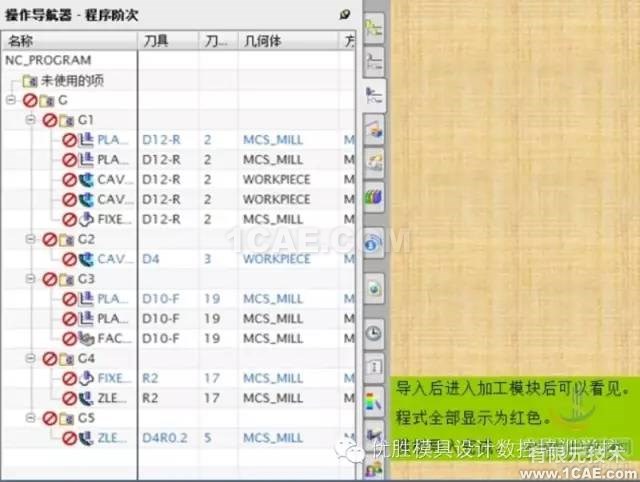

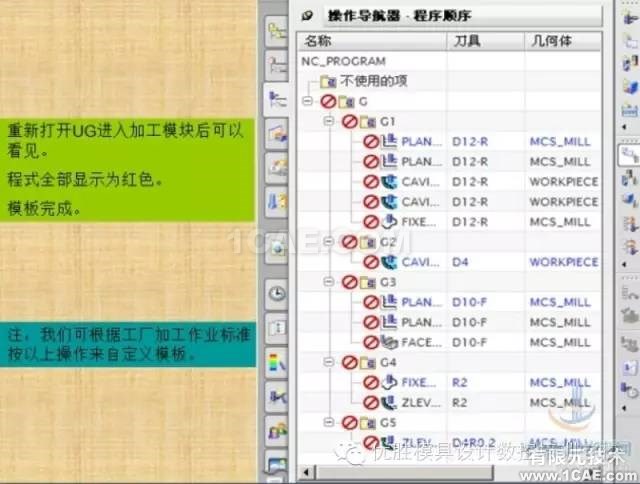

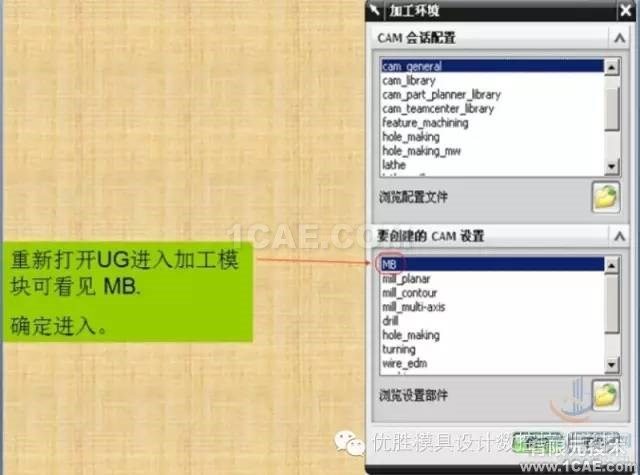

这样就基本完成了,重新打开UG就可以进入加工了。
