【模具知识】UG数控编程之什么是铜公?

2016-09-07  by:CAE仿真在线  来源:互联网

1简介

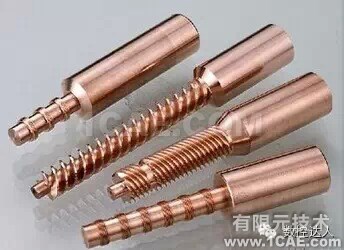

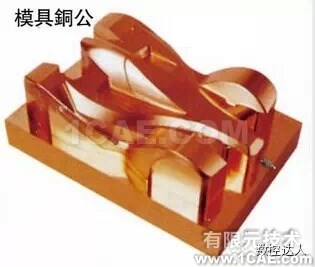

在模具加工中,用于模具加工的方法有很多种,如铣床加工、磨床加工、加工中心加工、线切割加工、车床加工还有就是火花机的放电加工等等加工方法。铜公是火花机放电加工用的电极,用铜公作为电极的火花机放电加工,主要用于模具的型腔加工,也就是模具的核心关键部位。

2铜公电极的分类


紫铜


紫铜来源广泛,具有良好的导电性,在较困难的条件下也能稳定加工,不容易产生电弧,加工损耗小;可获得较高的精度,采用精细加工能达到优于Ra1.25μm的表面粗糙度。加工过程可保持尖锐的棱角、细致的形状。不足之处:机械加工性能不如石墨,磨削困难;机械强度低,不利于加工中的装夹、校正和维持较长时间的稳定加工;比重大,即增加了加工进给系统的负担,提高了对系统的要求,也不利于电极的安装、校正。

石墨


与紫铜电极相比的优点是:电极损耗小,粗加工时为紫铜的1/5~1/3;加工速度快,约为紫铜的1.5~3倍;机械加工性能好,切削阻抗为紫铜的1/4;加工效率为紫铜的2倍;比重轻,为紫铜的1/5,可用于大型电极;耐高温,热膨胀系数低,约为紫铜的1/4。不足之处:有脆性(在工作液中浸泡可减少脆性),易损坏;容易产生电弧烧伤现象;精加工损耗大,表面粗糙度只能达到Ra2.5μm;不易做成薄片和尖棱。

铜钨和银钨合金


铜钨电极因其有铜的高热导率、低损耗率、低热膨胀性和钨的高熔点,广泛应用于模具钢和碳化钨工件以及精密加工。铜钨和银钨合金的被切削性相当,加工稳定性好,电极损耗小,但价格贵,大约分别是铜的40倍、100倍。

黄铜


黄铜电极损耗大,加工速度也比紫铜慢,但放电时短路少,加工稳定。目前在火花机成形加工中一般不使用黄铜电极,但低速走丝线切割加工中仍使用。


钢作为电极材料,机械加工性好,但加工稳定性较差,在钢冲模等加工中,加工速度为紫铜的1/3~1/2,电极损耗比为15%~20%,不能实现低损耗。

电极材料的基本要求

归纳以上常见电极材料的应用特性,电火花加工电极材料应具备以下基本性能要求:

1:高熔点,工具电极材料的熔点越高,电极损耗相对越小。

2:良好的导热性,可使放电产生的热量快速扩散,使加工介质的绝缘性能快速恢复,抑制拉弧烧伤现象的产生。

3:良好的导电性,易于产生电离,满足放电基本条件。

4: 较低的热膨胀系数,在电火花加工过程中,电极尺寸能保持稳定,确保加工精度。

5:良好的力学性能,易于加工和具有较好的变形抗力。
