搜索UG钻孔如何快速选取多个一样的孔
2016-09-06 by:CAE仿真在线 来源:互联网

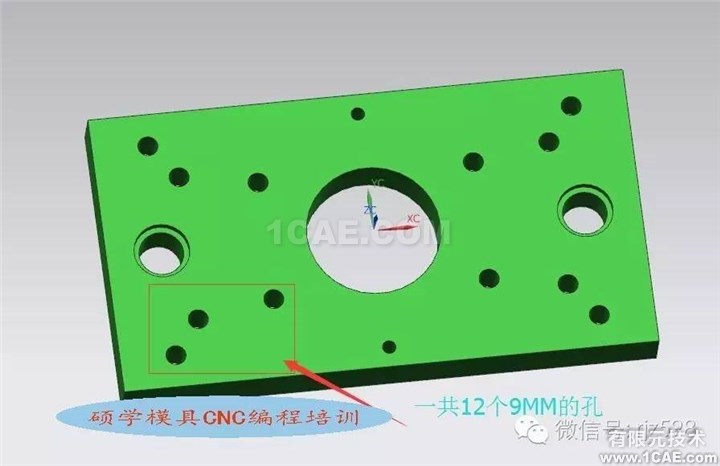

如下图,零件中有不同规格的孔,准备钻12个9MM的孔,钻孔时如果一个一个的选很麻烦,而且容易选错或漏选,下面教大家怎么解决这个问题

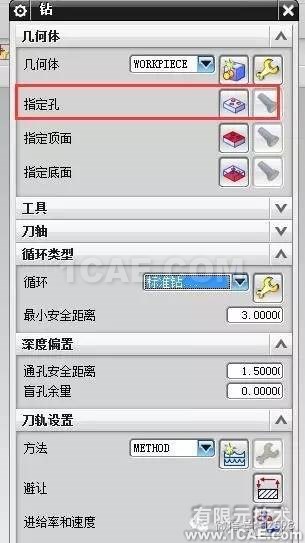

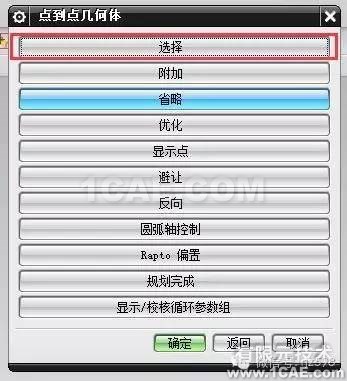

选择钻孔指令,按正常方法点击指定孔,接着点选择,如下面两图所示

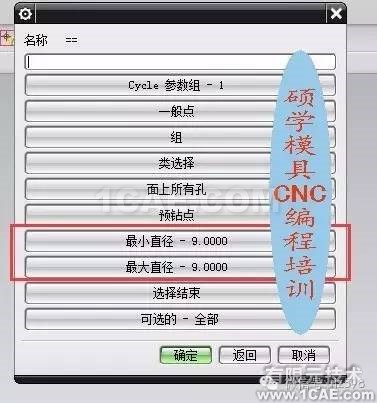

接着跳出下面的窗口,在最小直径和最大直径里输入9(此时是确定尺寸范围,当然如果有其它的孔想一起钻,比如里面有16MM的孔,想用9MM小钻头打个底孔,那最大直径里输入16,注意前提是9-16范围内只有这两种规格的孔)

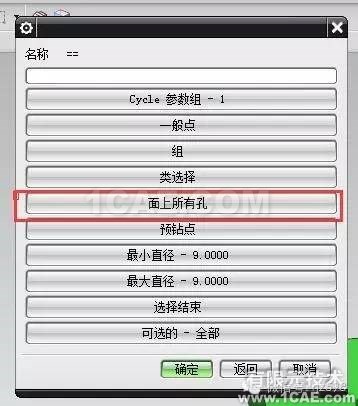

尺寸输入完后,点击面上所有孔指令

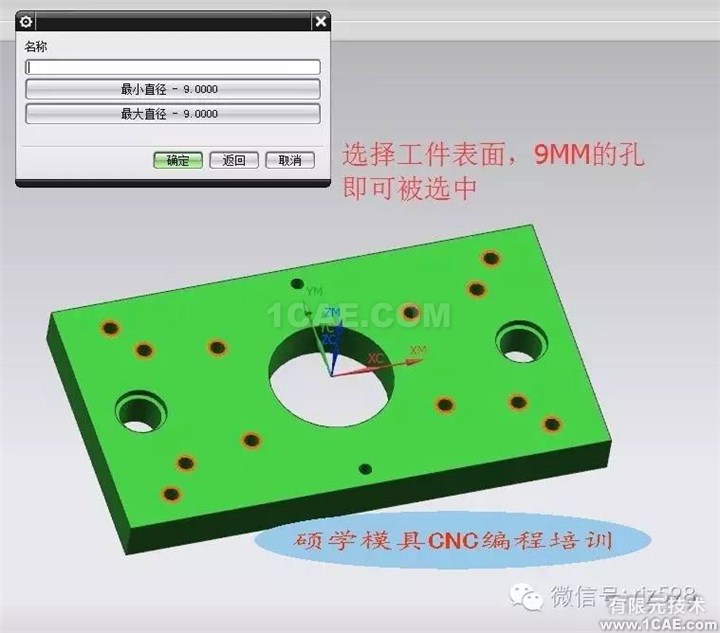

再选择工件表面,9MM的孔即可被选中

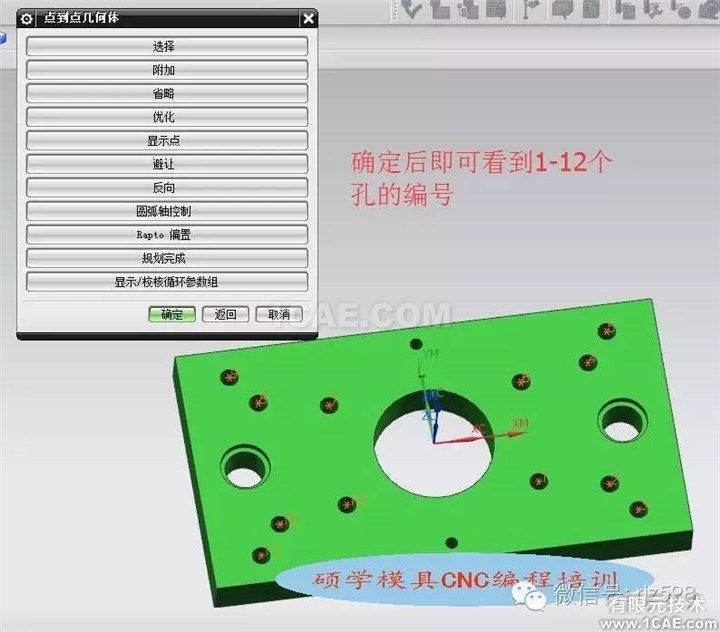

确定后即可看到1-12个孔的编号
