UG是什么?

这是一个交互式CAD/CAM(计算机辅助设计与计算机辅助制造)系统,它功能强大,可以轻松实现各种复杂实体及造型的建构。它在诞生之初主要基于工作站,但随着PC硬件的发展和个人用户的迅速增长,在PC上的应用取得了迅猛的增长,已经成为模具行业三维设计的一个主流应用。

UG是当今较为流行的一种模具设计软件,主要是因为其功能强大。

模具设计的流程很多,其中分模就是其中关建的一步。分模有两种:一种是自动的,另一种是手动的,当然也不是纯粹的手动,也要用到自动分模工具条的命令,即模具导向。

自动分模的过程

1.分析产品,定位坐标,使Z轴方向和脱模方向一致。

2.塑模部件验证,设置颜色面。

3.补靠破孔

4.拉出分型面

5.抽取颜色面,将其与分型面和补孔的片体缝合,使之成为一个片体。

6.做箱体包裹整个产品,用5缝好的片体分割。

7.分出上下模具后,看是那个与产品重合,重合的那边用产品求差就可以了。

手动分模的步骤就大概就这样,手动分模具有很大的优势,是利用MOLDWIZARD分模所达不到的,在现场自动分模基本上是行不通。但是里面的命令是比较的好用的,我们可以用的有关命令来提高我们的工作效率。

那在UG制图过程中使用快捷键能够提高工作效率,同时也增强了使用者对命令的掌控感。下面大家分享全面的UG快捷键。

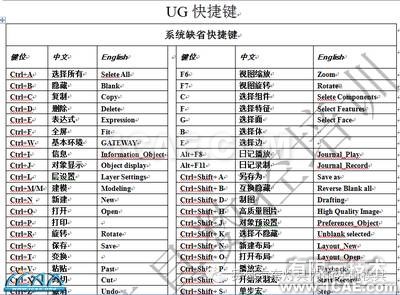

UG快捷键大全:

文件(F)-新建(N)...Ctrl+N
文件(F)-打开(O)...Ctrl+O
文件(F)-保存(S)    Ctrl+S
文件(F)-另存为(A)...Ctrl+推移+A
文件(F)-绘图(L)...Ctrl+P
文件(F)-导入(M)-部件(P)...Ctrl+1
文件(F)-导入(M)-I-DEAS...Ctrl+7
文件(F)-导入(M)-Parasolid...Ctrl+2
文件(F)-导入(M)-NX-2D...Ctrl+8
文件(F)-导入(M)-CGM...Ctrl+9
文件(F)-导入(M)-STL...Ctrl+0
文件(F)-导入(M)-IGES...Ctrl+3
文件(F)-导入(M)-Step203...Ctrl+4
文件(F)-导入(M)-DXF/DWG(&D)...Ctrl+5
文件(F)-导出(E)-部件(P)...推移+1
文件(F)-导出(E)-Parasolid...推移+2
文件(F)-导出(E)-CGM...推移+9
文件(F)-导出(E)-JPEG...推移+8
文件(F)-导出(E)-TIFF...推移+7
文件(F)-导出(E)-IGES...推移+3
文件(F)-导出(E)-Step203...推移+4
文件(F)-导出(E)-DXF/DWG...推移+5
文件(F)-导出(E)-2D 转换(2)...推移+6
文件(F)-执行(T)-图形交互编程(Grip)...Ctrl+G
文件(F)-执行(T)-Grip 调试(D)...Ctrl+推移+G
文件(F)-执行(T)-NX 打开...Ctrl+U
编辑(E)-撤销列表(U)-1 进入“建模”   Ctrl+Z
编辑(E)-粘贴(P)    Ctrl+V
编辑(E)-删除(D)... Ctrl+D         Delete
编辑(E)-选择(L)-全选(A)   Ctrl+A
编辑(E)-隐藏(B)-隐藏(B)...Ctrl+B
编辑(E)-隐藏(B)-互换显示与隐藏(R)  Ctrl+推移+B
编辑(E)-隐藏(B)-不隐藏所选的(S)...Ctrl+推移+K
编辑(E)-隐藏(B)-显示部件中所有的(A)  Ctrl+推移+U
编辑(E)-变换(N)...Ctrl+T
编辑(E)-对象显示(J)...Ctrl+J
编辑(E)-曲线(V)-全部(A)...推移+E
编辑(E)-曲线(V)-修整(T)...推移+T
编辑(E)-曲线(V)-裁剪角(C)...推移+C
 编辑(E)-曲线(V)-分割(D)..推移+D
编辑(E)-曲线(V)-Curve Length...推移+L
编辑(E)-特征(F)-去除参数(V)...推移+V
编辑(E)-曲面(R)-扩大(A)...Alt+推移+L
编辑(E)-面(A)...G
视图(V)-操作(O)-缩放(Z)...Ctrl+推移+Z
视图(V)-操作(O)-旋转(R)...Ctrl+R
视图(V)-操作(O)-截面(C)...Ctrl+H
视图(V)-布局(L)-新建(N)...Ctrl+推移+N
视图(V)-布局(L)-打开(O)...Ctrl+推移+O
视图(V)-布局(L)-充满所有视图(F)   Ctrl+推移+F
视图(V)-可视化(V)-高质量图片(H)...Ctrl+推移+H
视图(V)-信息窗口(I)   F4
视图(V)-重设方位(E)     Ctrl+F8
插入(S)-基准/点(D)-基准平面(D)... D
插入(S)-基准/点(D)-点(P)... P
插入(S)-基准/点(D)-点集(S)...Q
插入(S)-曲线(C)-弧/圆(C)...Ctrl+C
插入(S)-曲线(C)-基本曲线(B)...B
插入(S)-曲线(C)-矩形(R)...推移+R
插入(S)-曲线(C)-多边形(P)...推移+Y
插入(S)-曲线(C)-螺旋(X)...推移+H
插入(S)-曲线(C)-规律曲线(W)... 推移+W
插入(S)-曲线(C)-样条(S)...S
插入(S)-曲线中的一条曲线(F)-偏置(O)...推移+O
插入(S)-曲线中的一条曲线(F)-在面上偏置...推移+F
插入(S)-曲线中的一条曲线(F)-桥接(B)...推移+B
插入(S)-曲线中的一条曲线(F)-简化(S)...推移+M
插入(S)-曲线中的一条曲线(F)-合并(J)...推移+J
插入(S)-曲线中的一条曲线(F)-投影(P)...推移+P
插入(S)-曲线中的一条曲线(F)-组合投影(C)...推移+N
插入(S)-曲线中的一条曲线(F)-缠绕/展开(W)...推移+Q
插入(S)-体的曲线(U)-相交(I)...推移+I
插入(S)-体的曲线(U)-截面(S)...推移+S
插入(S)-体的曲线(U)-抽取(E)...推移+X
插入(S)-设计特征(E)-拉伸(E)...X
插入(S)-设计特征(E)-回转...V
插入(S)-设计特征(E)-长方体(K)...K
插入(S)-设计特征(E)-圆柱体(C)...Y
插入(S)-设计特征(E)-圆锥(O)...O
插入(S)-设计特征(E)-球(S)...R
插入(S)-设计特征(E)-孔(H)...Alt+H
插入(S)-设计特征(E)-圆台(B)...Alt+B
插入(S)-设计特征(E)-腔体(P)...Alt+K
插入(S)-设计特征(E)-凸垫(A)...Alt+D
插入(S)-设计特征(E)-Emboss...Alt+Z
插入(S)-设计特征(E)-键槽(L)...Alt+L
插入(S)-设计特征(E)-沟槽(G)...Alt+G
插入(S)-关联复制(A)-抽取(E)...Alt+X
插入(S)-关联复制(A)-引用(I)... I
插入(S)-联合体(B)-并(U)...Alt+U
插入(S)-联合体(B)-差(S)... Alt+S
插入(S)-联合体(B)-相交(I)...  Alt+I
插入(S)-联合体(B)-缝合(W)...E
插入(S)-Trim-Divide Face...Alt+J
插入(S)-Trim-合并面(J)...Alt+Q
插入(S)-Trim-Trim Body...T
插入(S)-Trim-分割(P)...Alt+P
插入(S)-Trim-修整片体(R)...Alt+推移+T
插入(S)-Offset/Scale-Offset Surface...Alt+V
插入(S)-Offset/Scale-偏置面(F)...Alt+O
插入(S)-Offset/Scale-比例(S)...Alt+A
插入(S)-Offset/Scale-加厚片体(T)..F2
插入(S)-Offset/Scale-Shell...H
插入(S)-Offset/Scale-包含几何体(G)...F3
插入(S)-细节特征(L)-边倒圆(E)...Alt+E
插入(S)-细节特征(L)-面倒圆(F)...Alt+F
插入(S)-细节特征(L)-软倒圆(S)...Alt+推移+F
插入(S)-细节特征(L)-桥接(B)...Alt+推移+B
插入(S)-细节特征(L)-倒角(C)...Alt+C
插入(S)-细节特征(L)-草图(T)...Alt+T
插入(S)-曲面(R)-延伸(X)...Alt+推移+X
插入(S)-曲面(R)-由四点决定的曲面(4)...Alt+推移+4
插入(S)-曲面(R)-通过点(H)...Alt+推移+P
插入(S)-网格曲面(M)-直纹面(R)...L
插入(S)-网格曲面(M)-通过曲线(T)...U
插入(S)-网格曲面(M)-通过曲线网格(M)...M
插入(S)-网格曲面(M)-1x1...Alt+1
插入(S)-网格曲面(M)-1x2...Alt+2
插入(S)-网格曲面(M)-2x0...Alt+3
插入(S)-网格曲面(M)-2x2...Alt+4
插入(S)-网格曲面(M)-nxn...Alt+5
插入(S)-网格曲面(M)-截面(S)...Alt+推移+S
插入(S)-网格曲面(M)-N 边表面(I)...Alt+推移+N
插入(S)-扫描(W)-扫描(S)...W
插入(S)-扫描(W)-沿导引线扫描(G)...Alt+W
插入(S)-弯边曲面(G)-按规律延伸(L)...Alt+推移+W
插入(S)-直接建模(I)-替换面(R)...F
格式(R)-层的设置(S)...Ctrl+L
格式(R)-在视图中可见(V)...Ctrl+推移+V
格式(R)-WCS-原点(O)...Alt+0
格式(R)-WCS-旋转(R)... Alt+9
格式(R)-WCS-方位(N)... Alt+8
格式(R)-WCS-显示(P)    Alt+7
格式(R)-WCS-保存(S)      Alt+6
工具(T)-表达式(X)...Ctrl+E
工具(T)-日记(J)-播放(P)... Alt+F8
工具(T)-日记(J)-编辑(E)    Alt+F11
工具(T)-宏(R)-开始记录(R)...Ctrl+推移+R
工具(T)-宏(R)-回放(P)... Ctrl+推移+P
工具(T)-宏(R)-步长(S)...Ctrl+推移+S
信息(I)-对象(O)...Ctrl+I
信息(I)-点(P)...C
分析(L)-距离(D).. N
分析(L)-角度(A)... A
分析(L)-曲线(C)-Refresh Curvature Graphs    Ctrl+推移+C
分析(L)-简单干涉(I)... Ctrl+X
预设置(P)-对象(O)...Ctrl+推移+J
预设置(P)-选择(E)...Ctrl+推移+T
应用(N)-建模...Ctrl+M
应用(N)-外观造型设计(T)...
应用(N)-制图(D)...Ctrl+推移+D
应用(N)-加工(N)...Ctrl+Alt+M
应用(N)-装配(L)   Ctrl+Alt+W
应用(N)-基础环境(G)...Ctrl+W
帮助(H)-在线帮助(C)...F1
刷新(S)      F5
适合窗口(F)   Ctrl+F
缩放(Z)        F6
旋转(O)        F7
视图方向(R)-正二测视图(T)     Home
视图方向(R)-正等测视图(I)       End
视图方向(R)-俯视图(O)       Ctrl+Alt+T
视图方向(R)-前视图(F)        Ctrl+Alt+F
视图方向(R)-右视图(R)        Ctrl+Alt+R
视图方向(R)-左视图(L)         Ctrl+Alt+L
捕捉视图(N)      F8
