>UG运动仿真STEP函数式讲解（收藏）

2016-09-03  by:CAE仿真在线  来源:互联网

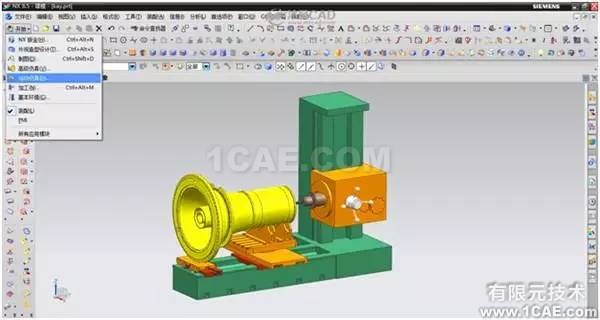

1.打开UG,导入stp文件,点击开始--运动仿真,进入运动仿真模块

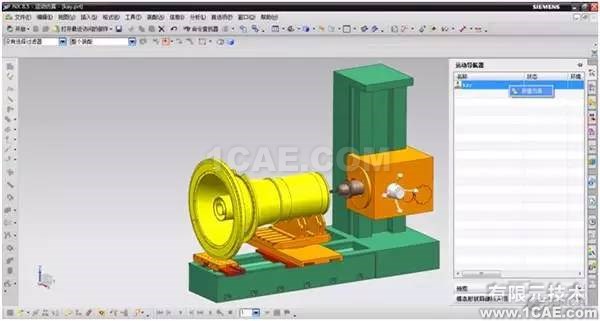

2.弹出运动导航器,右击kay,新建仿真

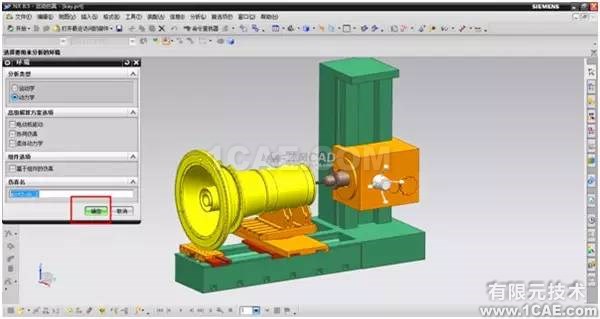

3.弹出环境对话框,默认,点击确定

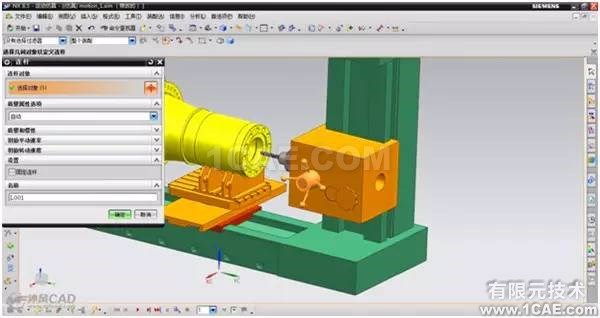

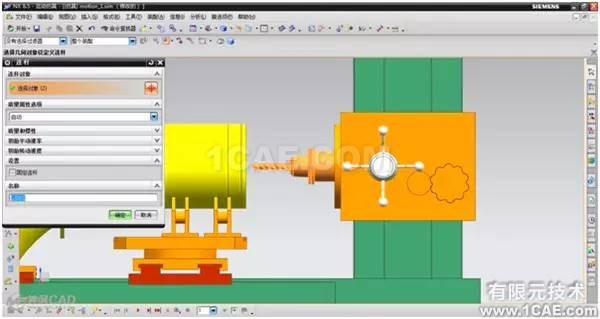

4.创建摇臂为连杆01,如图,点击应用

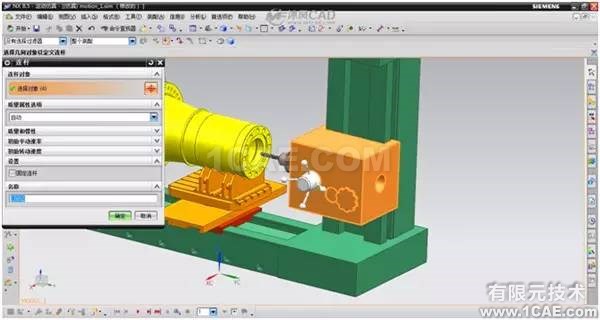

5.创建主轴箱为连杆02,如图,点击应用

6.创建刀具钻头为连杆03,如图,点击应用

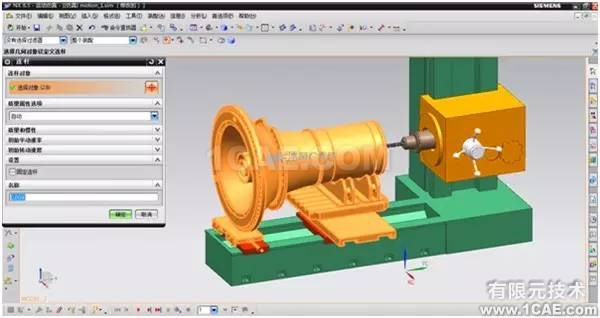

7.创建工件及夹具为连杆04,如图,点击应用

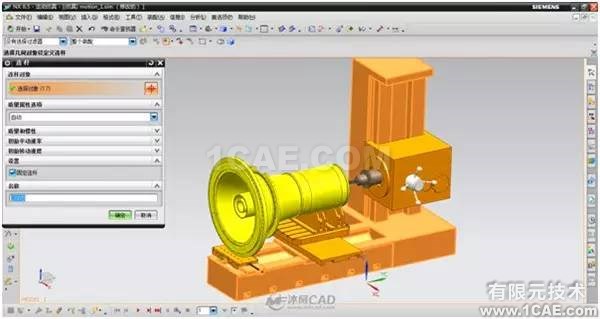

8.创建床体为固定连杆05,如图,点击确定

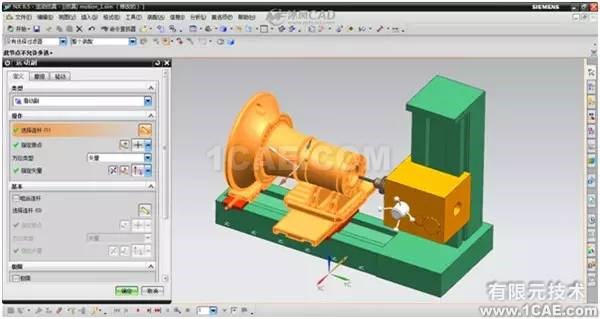

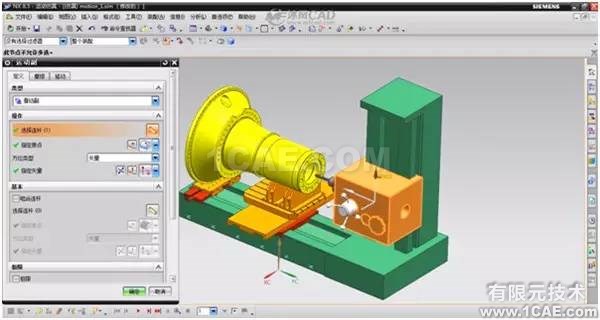

9.创建连杆04为滑动副

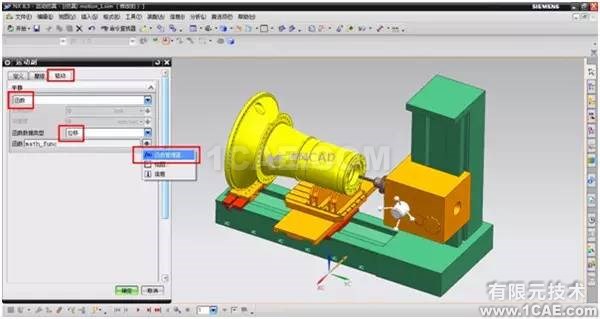

10.切换至驱动,平移方式为函数,函数数据类型为位移,点击函数管理器,新建函数

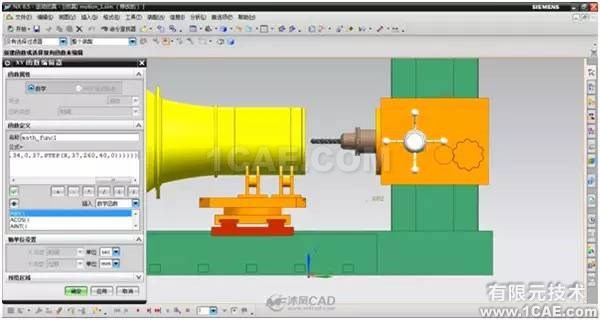

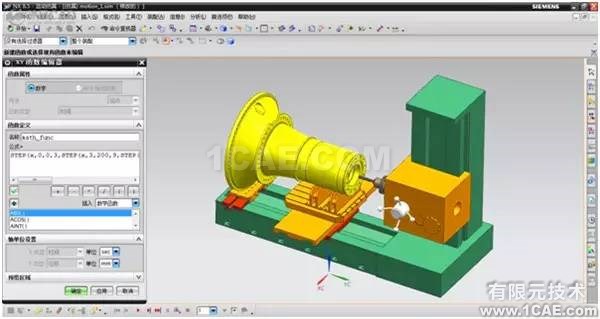

11.选择插入运动函数中的STEP函数式,修改为如下函数式:

STEP(x,0,0,3,STEP(x,3,200,9,STEP(x,9,-200,12,STEP(x,21.5,0,24,STEP(x,32,150,34,STEP(x,40,259.8,42,0))))))

点击确定,确定,再确定。

12.创建连杆02为滑动副

13.切换至驱动,平移方式为函数,函数数据类型为位移,点击函数管理器,新建函数,选择插入运动函数中的STEP函数式,修改为如下函数式:

STEP(x,9,0,13,STEP(x,20.5,300.665,24,STEP(x,32,260.465,34,STEP(X,39,150.665,42,0))))

点击确定,确定,再确定。

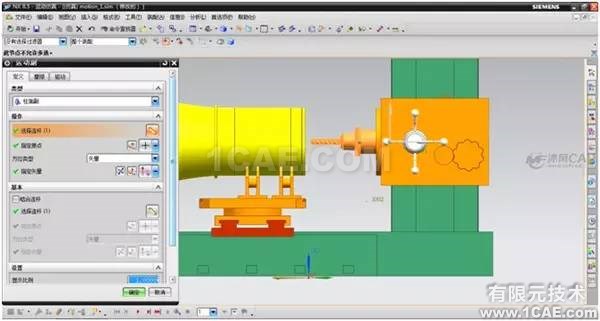

14.创建连杆03为柱面副,并咬合连杆02

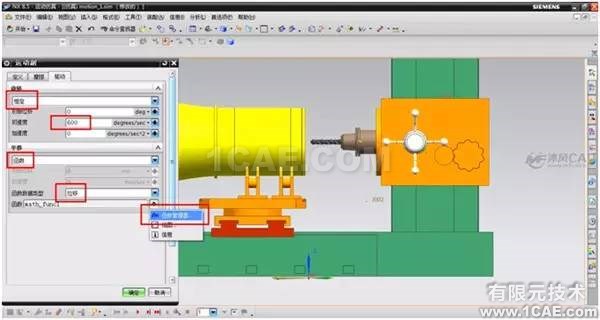

15.切换至驱动,旋转方式为恒定,定义初速度为600;平移方式为函数,函数数据类型为位移,点击函数管理器,新建函数

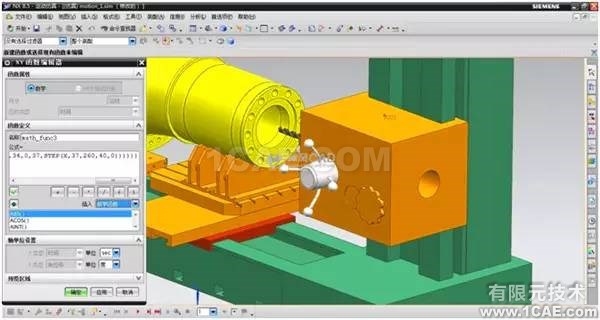

16.选择插入运动函数中的STEP函数式,修改为如下函数式:

STEP(x,12,0,16,STEP(X,16,260,20,STEP(X,24,0,28,STEP(X,28,260,32,STEP(X,34,0,37,STEP(X,37,260,40,0))))))

点击确定,确定,再确定。

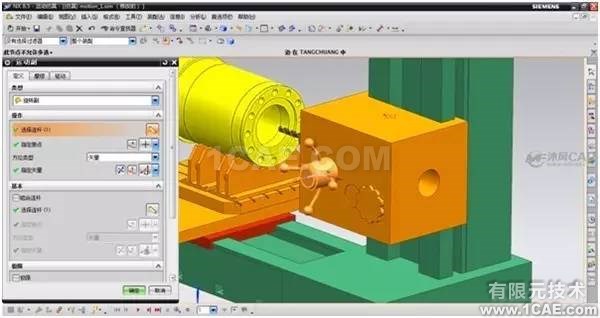

17.创建连杆01为旋转副,并咬合连杆02

18.切换至驱动,平移方式为函数,函数数据类型为位移,点击函数管理器,新建函数,选择插入运动函数中的STEP函数式,修改为如下函数式:

STEP(x,12,0,16,STEP(X,16,260,20,STEP(X,24,0,28,STEP(X,28,260,32,STEP(X,34,0,37,STEP(X,37,260,40,0))))))

点击确定,确定,再确定。

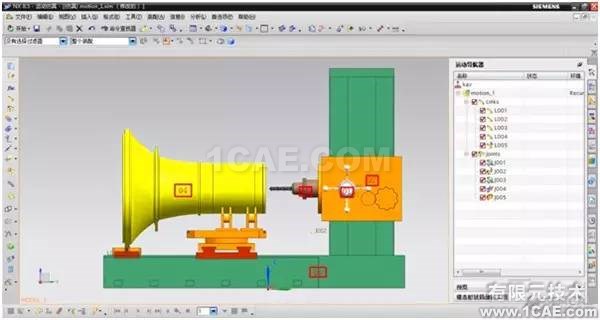

19.以上连杆和运动副就全部完成了

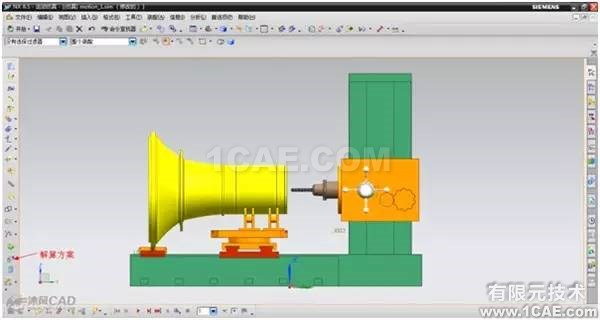

20.点击结算方案指令

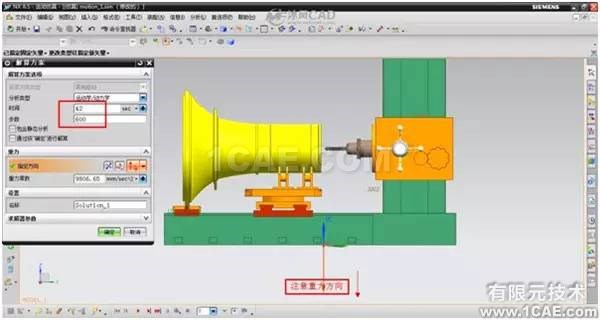

21.参数如图,注意重力方向,沿-Z,确定

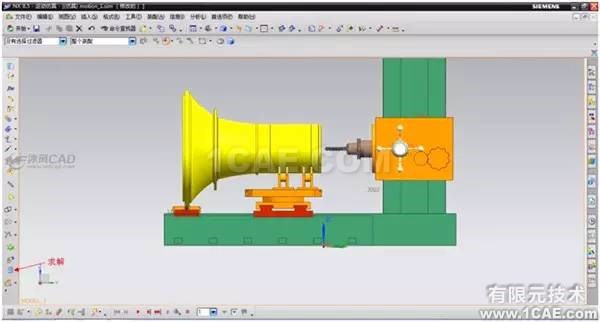

22.点击求解指令

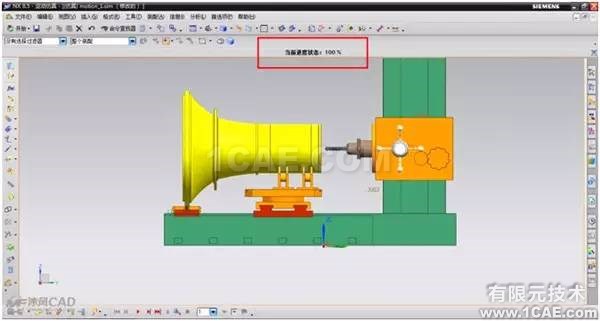

23.进度状态为100%,如果不是,则过程有误,请返回仔细检查

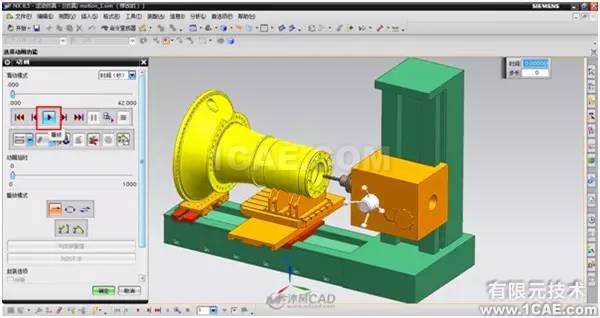

24.点击动画指令

25.点击播放按钮,查看动画
