UG模具中处理问题多样性

2016-09-07 by:CAE仿真在线来源:互联网

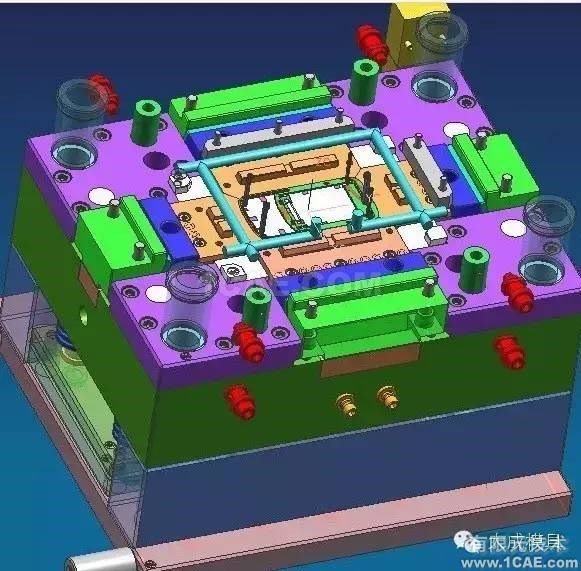

1.将工具体的面偏移或者移动少许距离来解决。(偏移或移动的距离要不至于影响加工的精度)

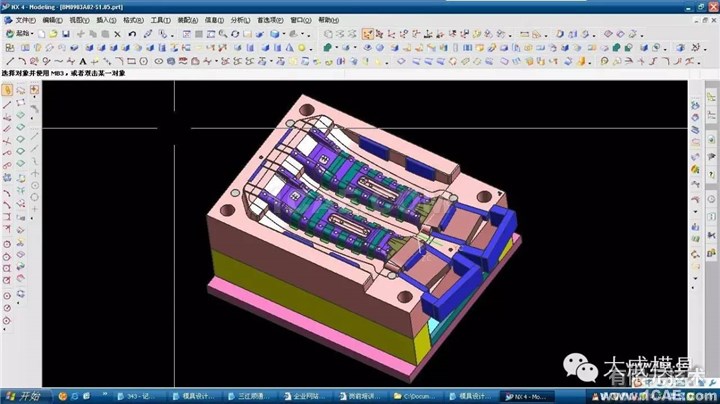

2.用线框显示目标体,工具体,再做布尔运算(或裁减,分割)若失败,仔细观察,会发现部分的棱边显示为红色,此为问题区域,可将问题区域分割开来(即分成两部分),再作布尔运算,然后抽取问题区域面,缝合,处理,再补丁上去,此法可解决大部分布尔运算失败的问题。(也可将问题面偏置少许来解决)

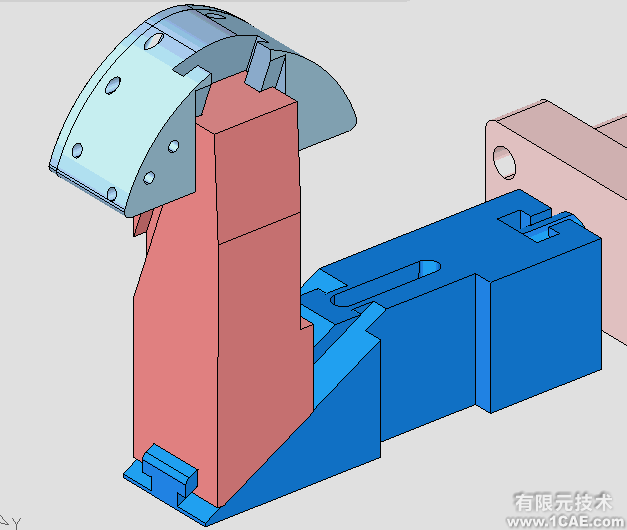

3.布尔运算失败,可全部作成面,操作面,再缝合成实体。这种方法,可应付几乎所有加减失败的问题,但也最麻烦,实在没招的情况下才建议采用。
4.用实体缝合的方式来加两个物体,先选共同面,调整公差来缝合。
