UG中不规则侧边2D刀路优化

2016-11-01 by:CAE仿真在线来源:互联网

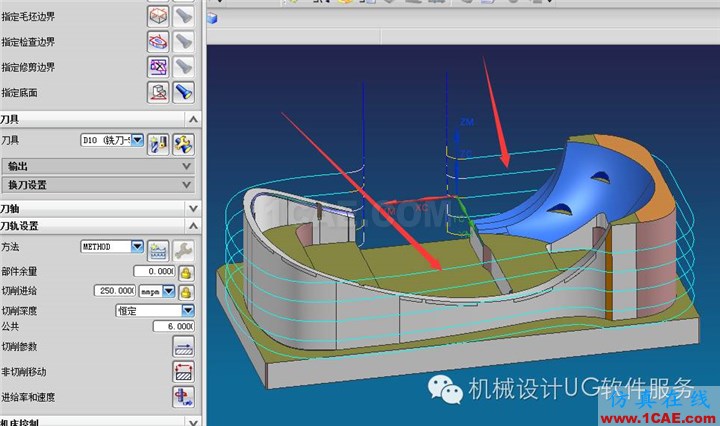

加工电极侧边为90度垂直或者其他垂直面的时候。很多人都习惯性的喜欢使用2D加工的方式加工。但是,2D加工指定的部件边界一个切削区域只能指定一个高度平面

这样指定的话,对于高度不规则的侧边加工。有些刀轨就造成了浪费。走了空刀

碰到这样的情况。其实我们可以换个方式加工,避免掉这样的无效刀轨。很多人都习惯性的思维方式,只有侧边为斜度陡峭面才会想到用等高的加工工艺。其实,垂直面我们也可以使用等高的方式进行加工切削

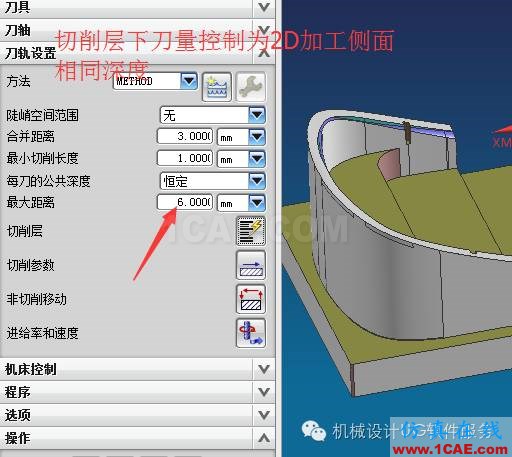

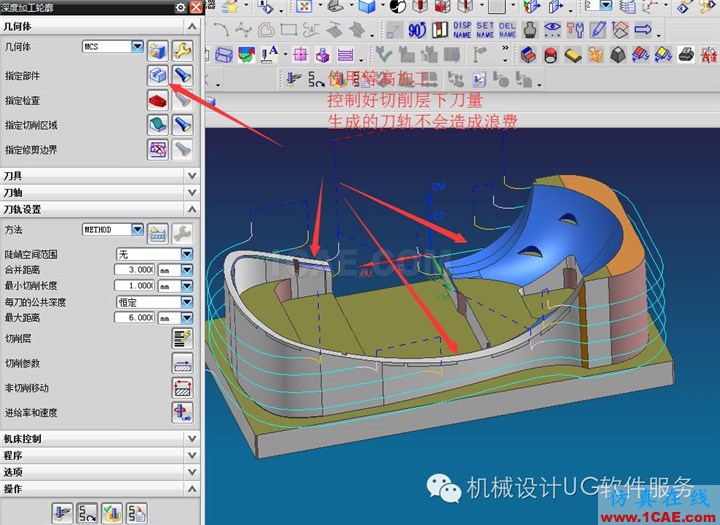

使用等高加工的方式。选择侧边垂直面为切削区域。然后把我们的下刀量设置合理。同样使用刀具侧刃进行切削加工。这里的下刀量可以参考自己设置的2D加工时用的每一刀

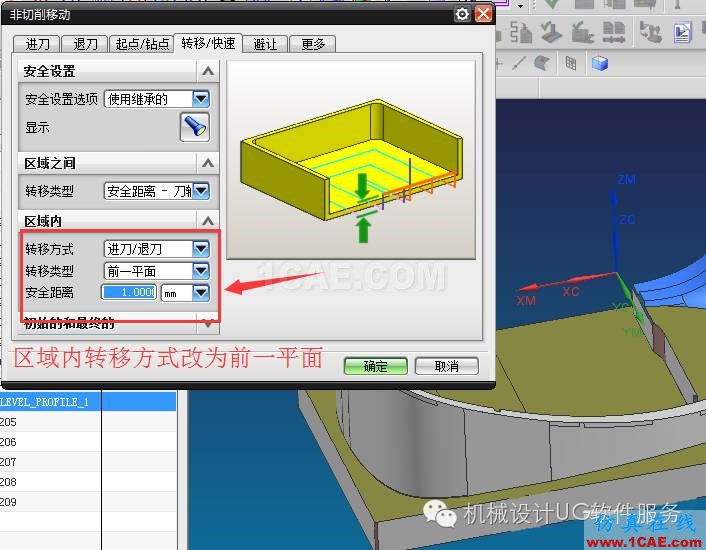

新建的加工工艺,里面的参数都是保持默认设置的。所以,我们需要设置自己想要的进刀方式。以及刀轨的转移方式。

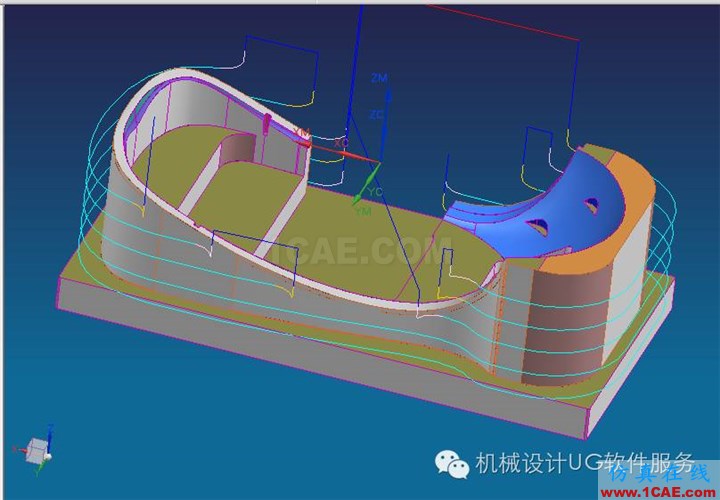

设置完成。生成刀轨一些区域的空刀已经得到了优化
