UG整体变形---产品预变形

2016-11-09 by:CAE仿真在线来源:互联网

此产品是锌合金的压铸产品。为拉环底座。和拉环装配如下图:

拉环为环形无开口,底座为通孔。产品装配整体无法开模具,分开来生产开模。那么后期装配需要把底座做为开口,装上拉环再机械压回原位。

可以使用UG整体变形,根据曲线来变形产品形状:

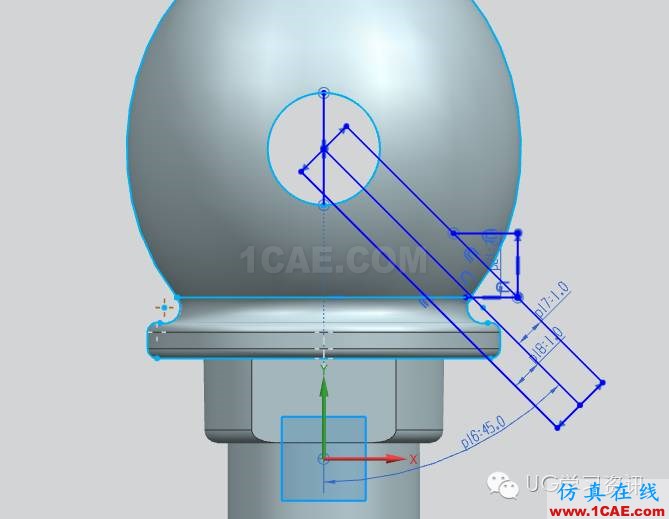

绘制草图确定产品装配位置,此图为45度除装配,装配后有2mm间隙,此图底座孔为3.5mm,拉环配合位为3 mm。装配后留2mm间隙是减少变形量,只需变形1mm。产品如果变形3mm,产品压回后形状很难控制。

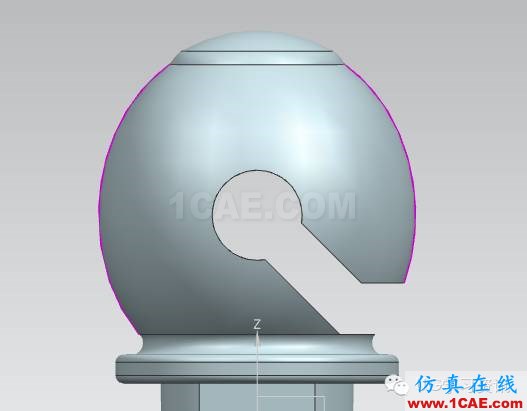

拉伸切割,同时做出产品原始外形轮廓。

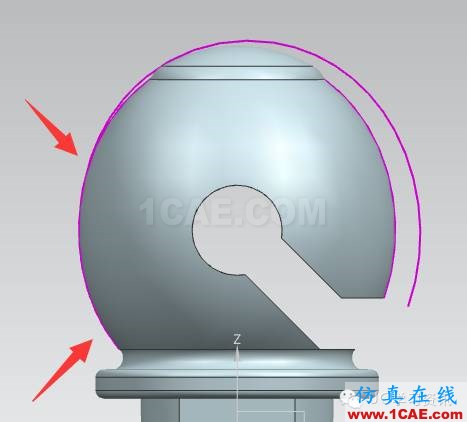

构建变形后轮廓,保证轮廓末端一段重叠。变形后局部能够光滑连接。

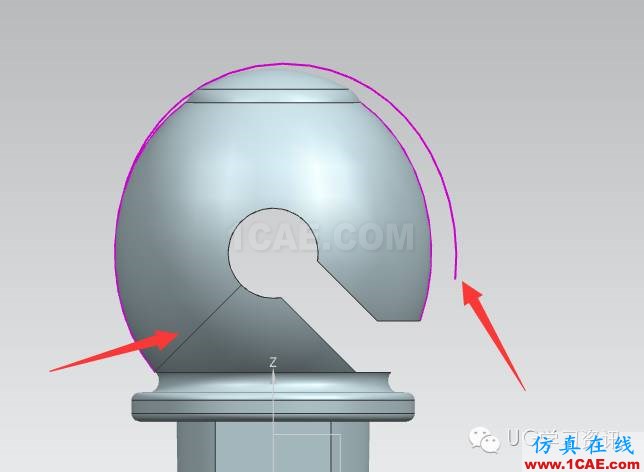

调整变形后曲线和原始曲线周长接近,产品能够均匀变形。切割需要变形的局部形状。

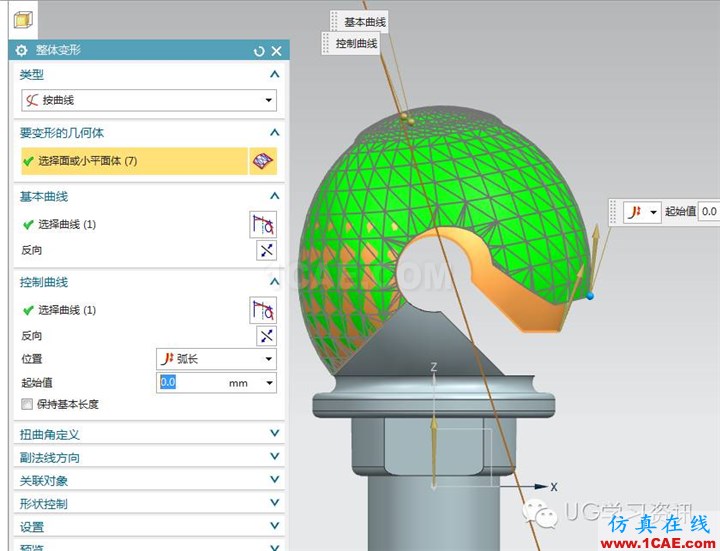

变形

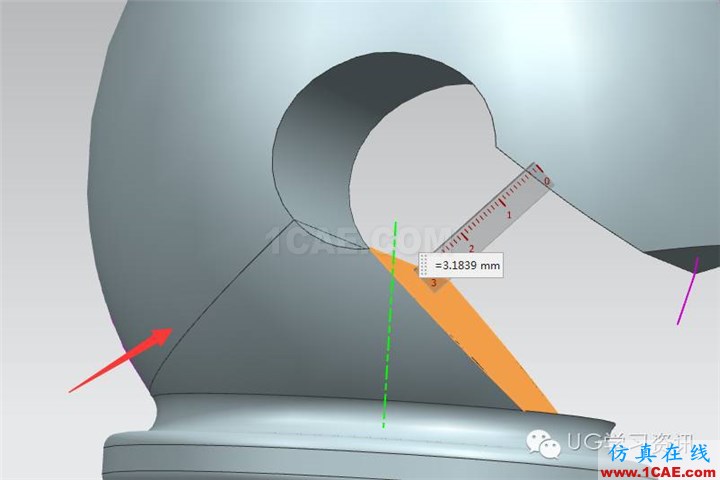

完成,测量开口位置大于3mm。第三步作用在箭头位置不变形,光滑连接。

产品生产完成,装上拉环和底座压回原始形状即可。
