如何在UG曲面上创建文字？

2016-11-28  by:CAE仿真在线  来源:互联网

主要操作步骤如下:

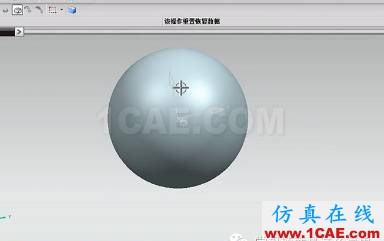

1、构建曲面。视频中是构建了一个球面

命令:插入-设计特征

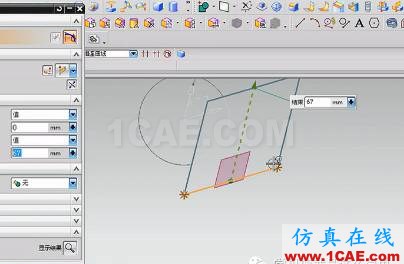

2、在球面的外面建立如图的平面。视频中是利用拉伸直线来添加的平面。

命令:空间直线-拉伸即可

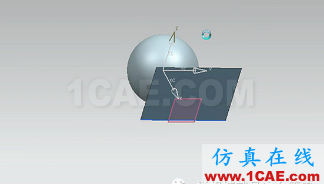

得到如下图的平面:

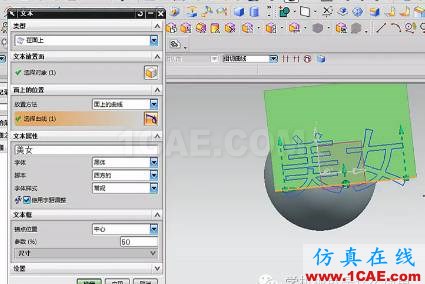

3、在平面上添加文字,得到如下图的零件:

命令:文本-选择对象-选择曲线

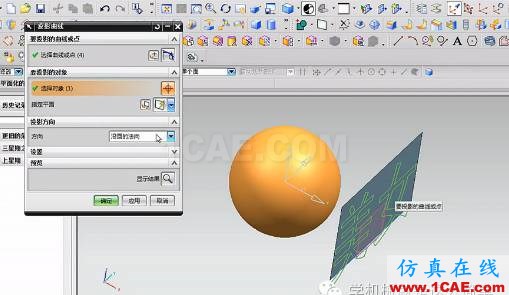

4、把文字投影到曲面上。命令-投影曲线

得到如下的零件

5、将文字(曲线)在曲面上分割出来,然后抽取该面,最后加厚片体即可。

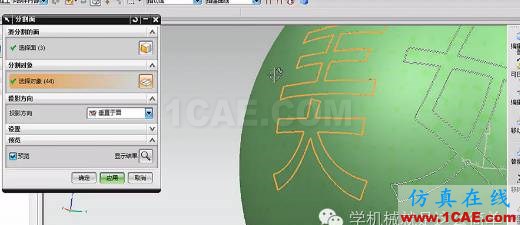

命令:分割面-选择即可

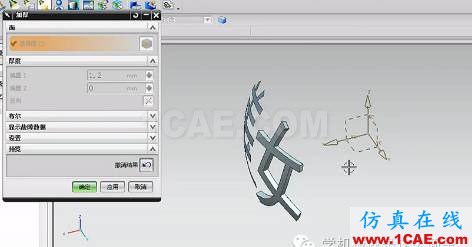

命令:抽取-片体加厚-如图

6、这样就完成了,在曲面上添加的文字就弄好了。
