搜索UG模具设计之斜顶设计制作注意事项
2016-11-07 by:CAE仿真在线 来源:互联网
在我们设计斜顶的过程中往往会忽略掉很多细节问题,导致斜顶断裂,寿命不长等现象,那么我们设计斜顶需要注意那些事项呢?
-
斜顶针设计时请注意斜顶及斜顶座上图所示的R尽可能大,常用R=1~2mm,避免断裂。
-

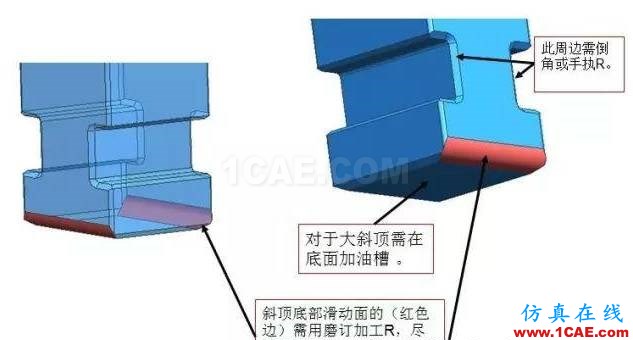

2.斜顶底部滑动面的(红色边)需用磨订加工R,尽量做R到R1.5~R3mm且顺滑,防止斜顶擦烧断裂。

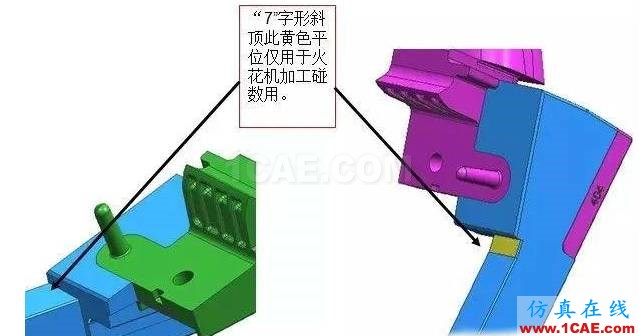

3.“7”字形斜顶此黄色平位需做出来,便于火花机加工碰数用。

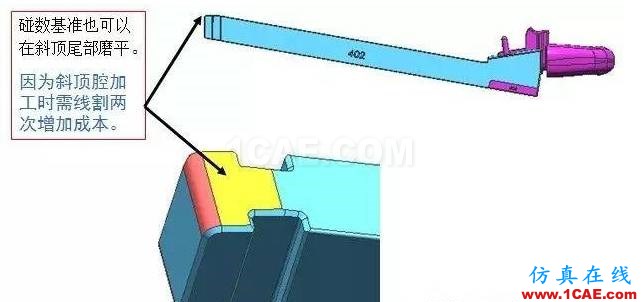

4.碰数基准也可以在斜顶尾部磨平。因为斜顶腔加工时需线割两次增加成本

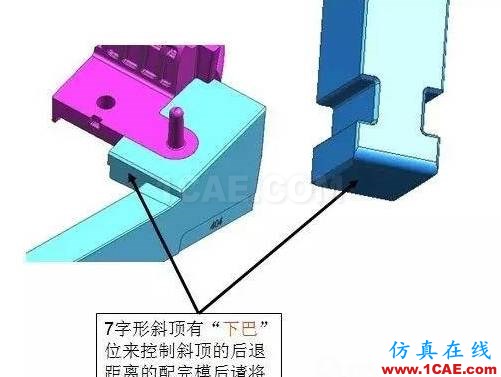

5. 7字形斜顶有“下巴”位来控制斜顶的后退距离的配完模后请将顶针的底部磨去

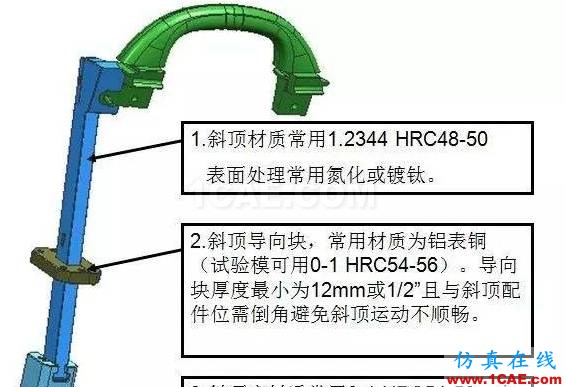

6. 斜顶、导向块和斜顶座材料的选用,及材料处理方式
