UG草图命令---自由度箭头（UG11.0）

2016-11-01  by:CAE仿真在线  来源:互联网

自由度箭头

标记草图上可自由移动的点。有三种自由度箭头:

1.定位自由度箭头

2.径向自由度箭头

3.旋转自由度箭头

应用一个约束可以移除多个自由度箭头。当所有这些箭头都消失时,草图即已完全约束。

当您需要完全控制设计时,可完全约束草图。约束草图是可选的。可以使用欠约束草图来定义特征。

 启用连续自动标注尺寸后,自由度箭头不会显示,因为自动创建的尺寸对自由度进行了约束。对于椭圆不适用。

如需了解完全约束椭圆请看历史消息《UG草图命令---椭圆》

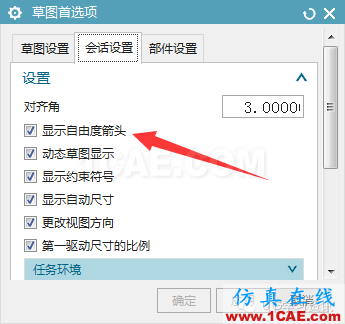

自由度箭头显示选项:
