UG模具技术第一讲

UG模具实体补片介绍

UG软件功能非常强大,模块很多,有建模板块,装配板块,制图板块,运动仿真板块等等。因版面有限今天老师就讲UG模具实体补片,需要学习更多UG功能请到上海泉威宝山校区来培训学习。

1,打开UG,调入工件:

2,初始化项目:

3,调整坐标系:

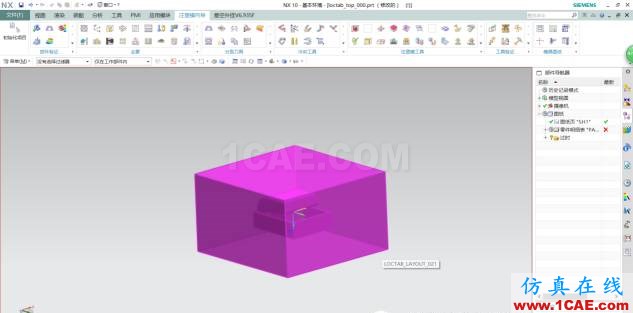

4,创建工件体:

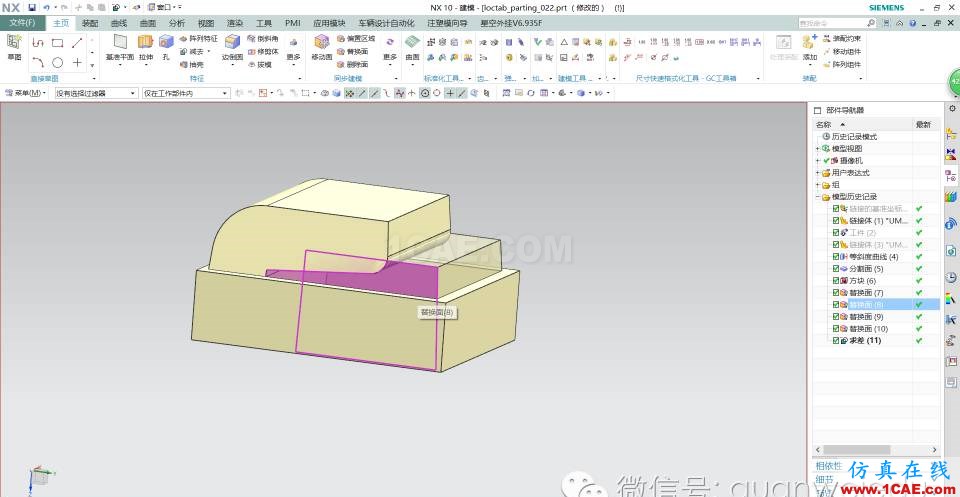

5,创建实体:

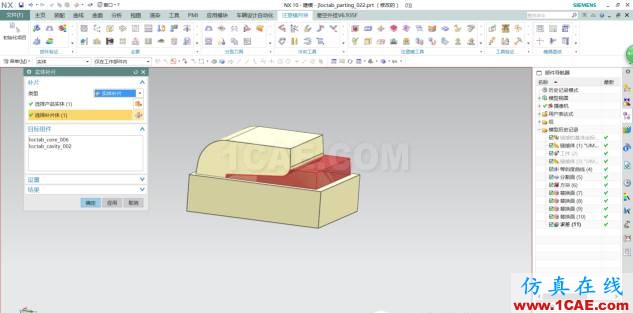

6.进行实体补片:

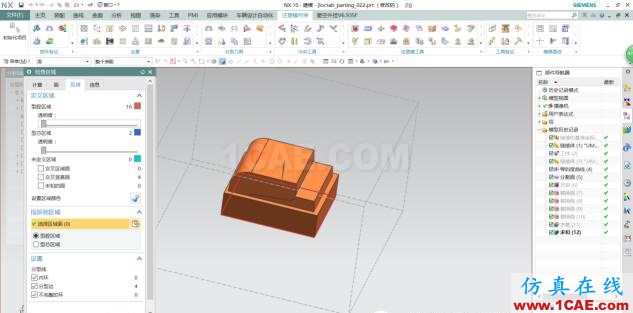

7.进行脱模分析:

8.抽取分型线:

9.创建分型面:

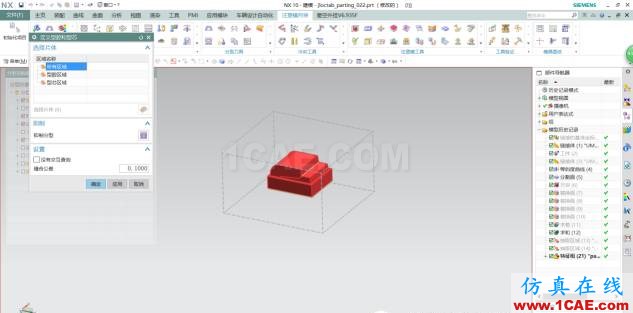

10.进行分模:

11.切换窗口,进入装配窗口:

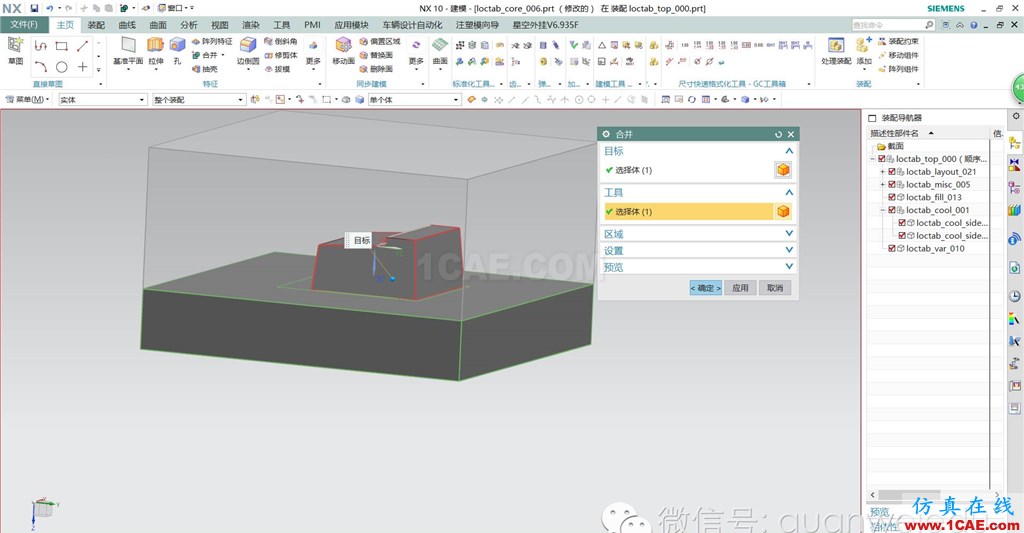

12.选择型芯体为工作部件,调出25层补面实体进行求和完成型芯创建:

13.选择零件体为工作部件,进行求差完成零件复原:

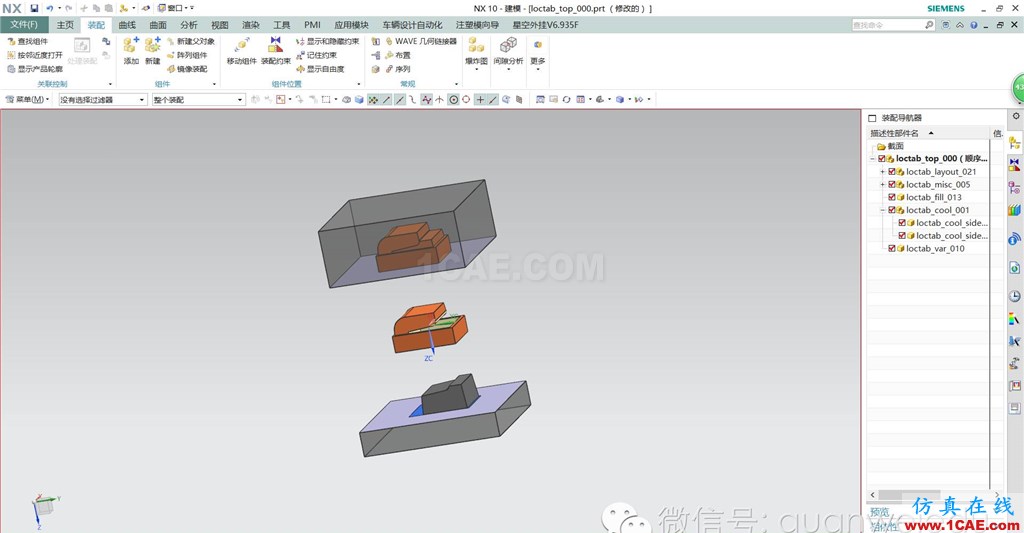

14.创建爆炸图,完成分模:

UG菜单命令:分模 实体补片
