吹塑(Blow Molding),专门用于大批量生产空心塑料容器的的工艺。由于劳动力有限,本期介绍吹塑三类中的挤出吹塑(EBM)


『工艺篇一』挤出吹塑Blow Moldingug设计技术图片1

吹塑(Blow Molding)


工艺成本:加工费用(中),单件费用(低)

典型产品:化学产品容器包装,消费品容器包装,药品容器包装

产量适合:只适合大批量生产

质量:高质量,壁厚完全相同,表面处理适合光滑,磨砂,纹理

速度:快,平均每周期1-2分钟

吹塑分为3类

1.挤出吹塑(EBM):成本相对另外两类最低,适合生产3毫升-220升的塑料(PP,PE,PVC,PET)空心容器

2.注射吹塑(IBM):下期待续

3.拉伸吹塑(ISBM):下下期待续


1.挤出吹塑(EBM)的步骤

『工艺篇一』挤出吹塑Blow Moldingug设计技术图片2

步骤1:将多聚物颗粒倒入硬模,通过加热和芯棒持续挤压形成胶状的空心柱状雏形


『工艺篇一』挤出吹塑Blow Moldingug培训课程图片3

步骤2:当空心柱状雏形挤出到一定长度,左右两边的模具开始闭合,雏形顶端会被刀片裁切致单件适用长度,空气通过充气棒注入雏形,使雏形紧贴模具内壁冷却固化,形成想要的形状


步骤3:等待冷却结束后,左右两边的模具打开,零件脱模


『工艺篇一』挤出吹塑Blow Moldingug培训课程图片4

步骤4:使用修理工具为零件修边


实例:用挤出吹塑生产塑料洗衣液瓶子

『工艺篇一』挤出吹塑Blow Moldingug培训课程图片5

1.PE多聚物颗粒一般按颜色储存在工业漏斗中


『工艺篇一』挤出吹塑Blow Moldingug培训资料图片6

2.在这个实例中,蓝色PE多聚物颗粒持续被加热挤压,形成相同壁厚的胶状的空心柱状雏形


『工艺篇一』挤出吹塑Blow Moldingug培训资料图片7

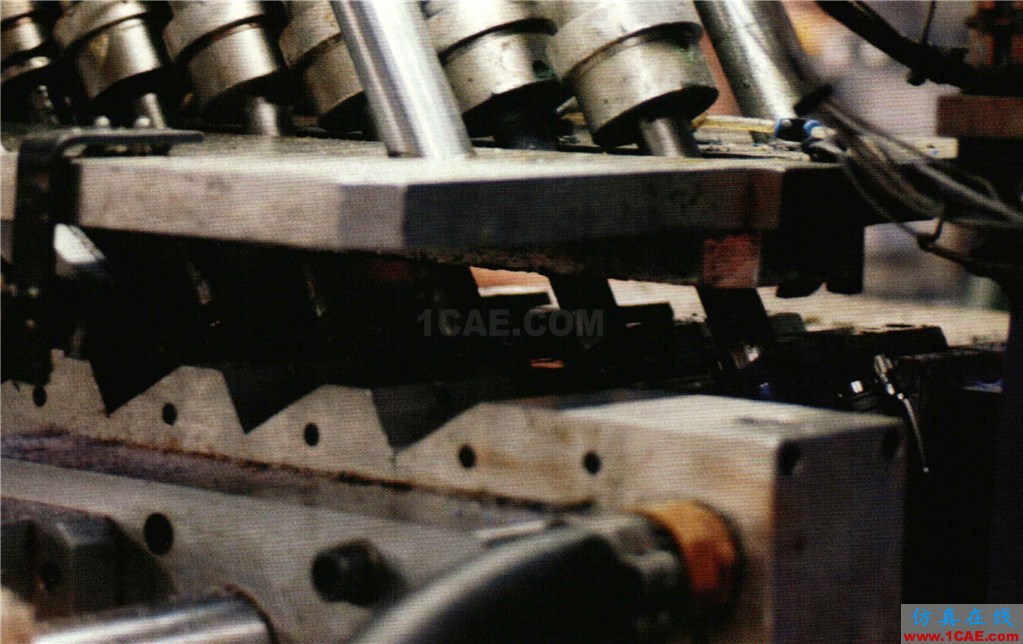

3.左右两边的模具闭合,柱状雏形的上端被裁切致适用长度


『工艺篇一』挤出吹塑Blow Moldingug培训资料图片8

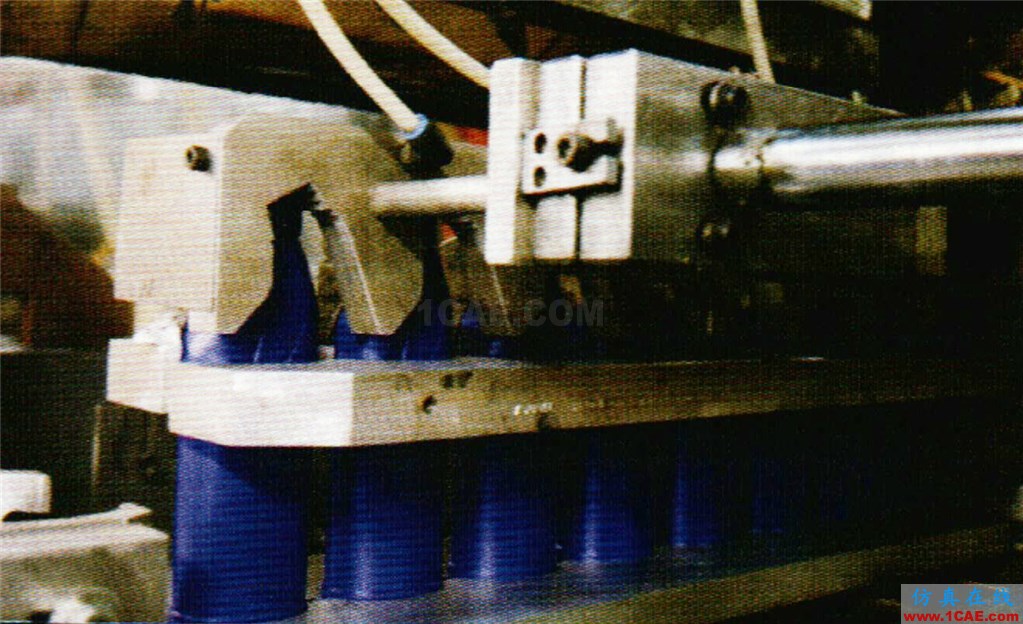

4.充气棒伸入瓶颈,通过注入空气,使胶装雏形紧贴模具内壁,形成想要的造型


『工艺篇一』挤出吹塑Blow Moldingug培训资料图片9

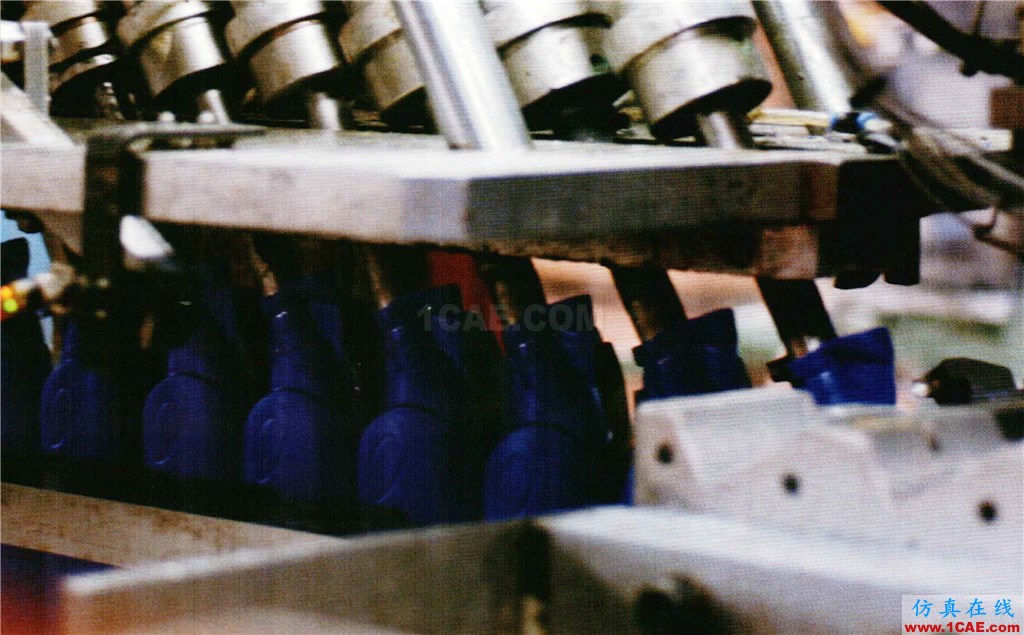

5.左右两边模具打开,零件显露(连接着充气棒)


『工艺篇一』挤出吹塑Blow Moldingug设计教程图片10

6.充气棒收回,修理机器对洗衣液瓶进行修边


『工艺篇一』挤出吹塑Blow Moldingug设计教程图片11

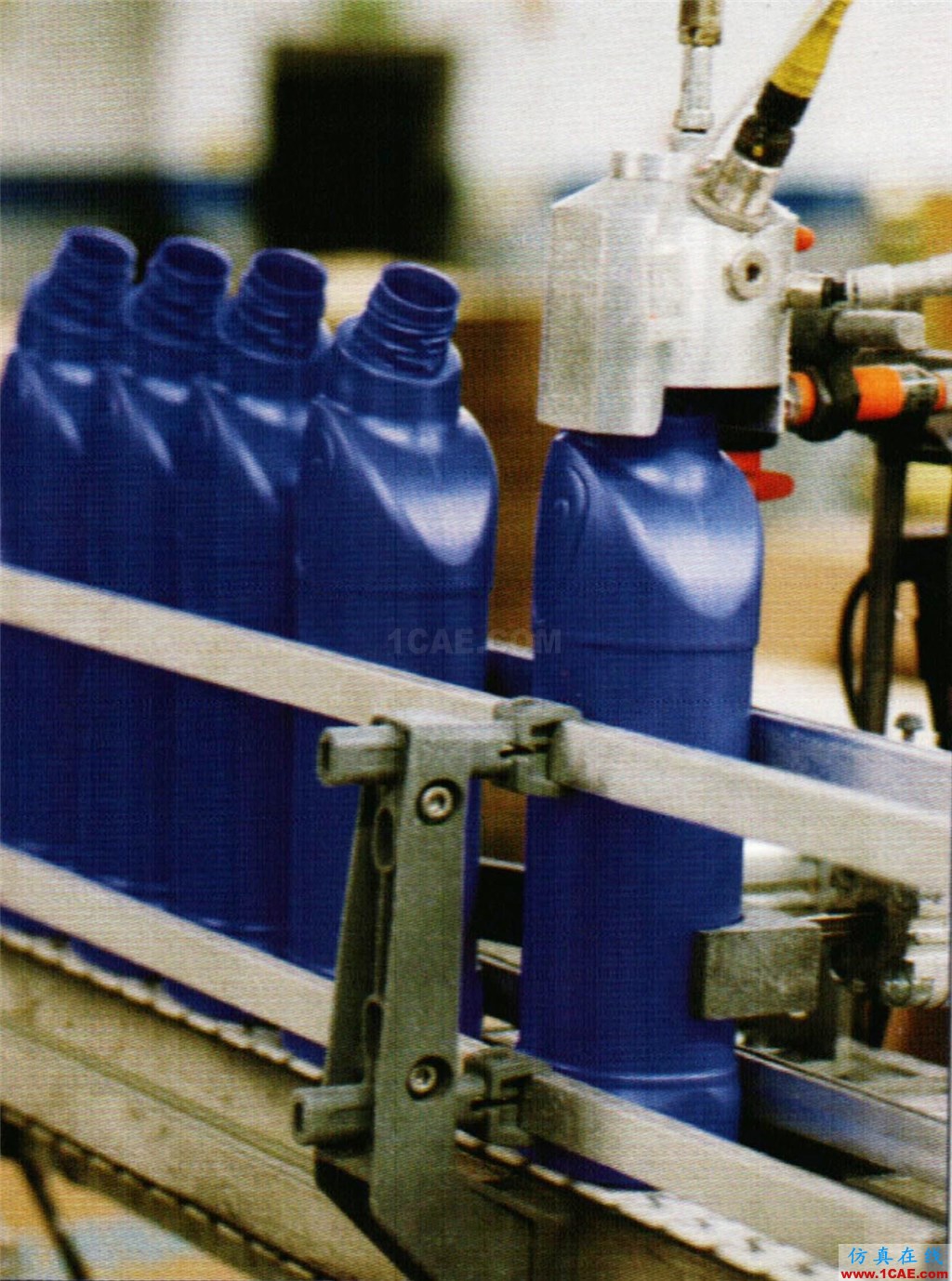

7.每一个洗衣液瓶子都要进行压力测试


8.填装机给塑料瓶填装洗衣液


『工艺篇一』挤出吹塑Blow Moldingug设计教程图片12

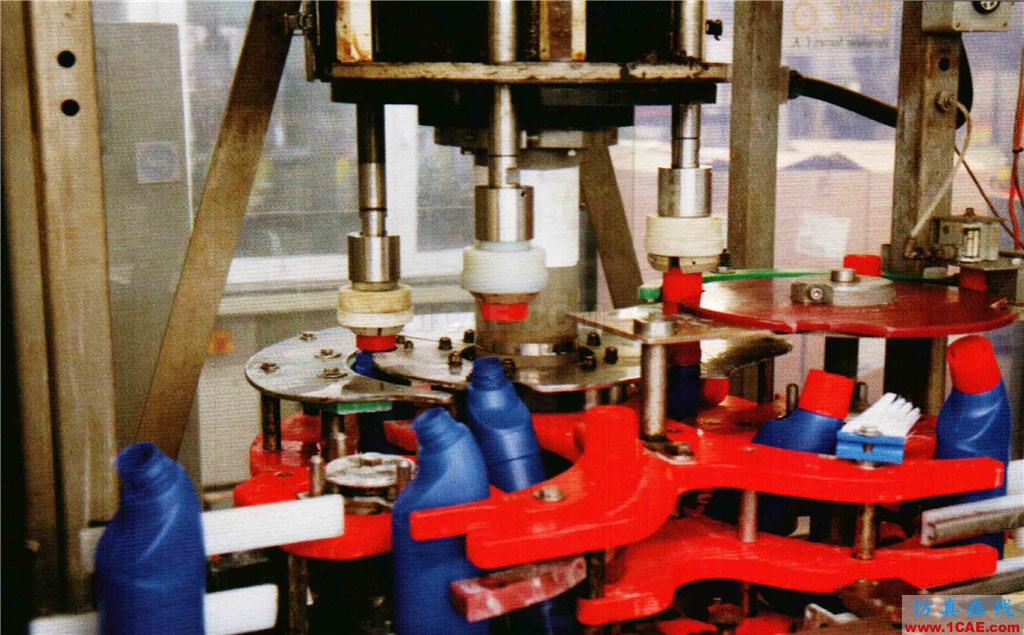

9.盖子被自动旋转组装


『工艺篇一』挤出吹塑Blow Moldingug设计教程图片13

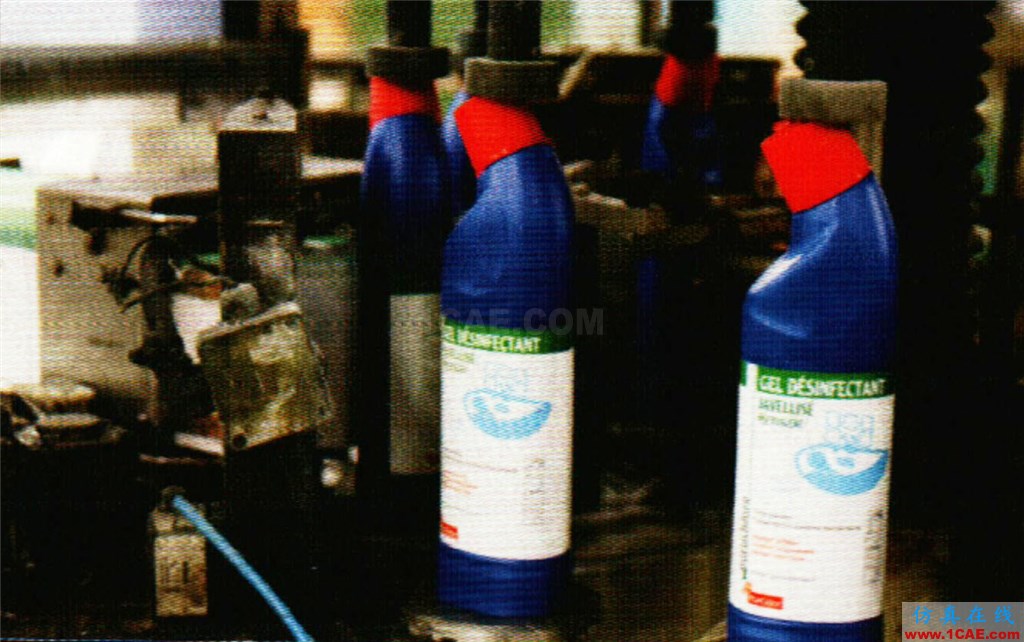

10.标签被自动贴在瓶身上,完成


本文由意识夹(Mindclip)原创,转载学习交流!
