『工艺篇二』注射拉伸吹塑

2017-02-24 by:CAE仿真在线来源:互联网

吹塑三类中的注射拉伸吹塑(ISBM)

工艺成本:加工费用(中),单件费用(低)

典型产品:化学产品容器包装,消费品容器包装,药品容器包装

产量适合:只适合大批量生产

质量:高质量,壁厚完全相同,表面处理适合光滑,磨砂,纹理

速度:快,平均每周期1-2分钟

吹塑分为3类

1.挤出吹塑(EBM):成本相对另外两类最低,适合生产3毫升-220升的塑料(PP,PE,PVC,PET)空心容器

2.注射拉伸吹塑(ISBM):吹塑中质量,精度和成本最高的工艺,尤其体现在瓶口细节,适合表面带有精细纹样的塑料容器的制造工艺,适合生产3毫升 -1升的塑料(PE,HDPE)的空心容器。

3.注射吹塑(IBM):下下期待续

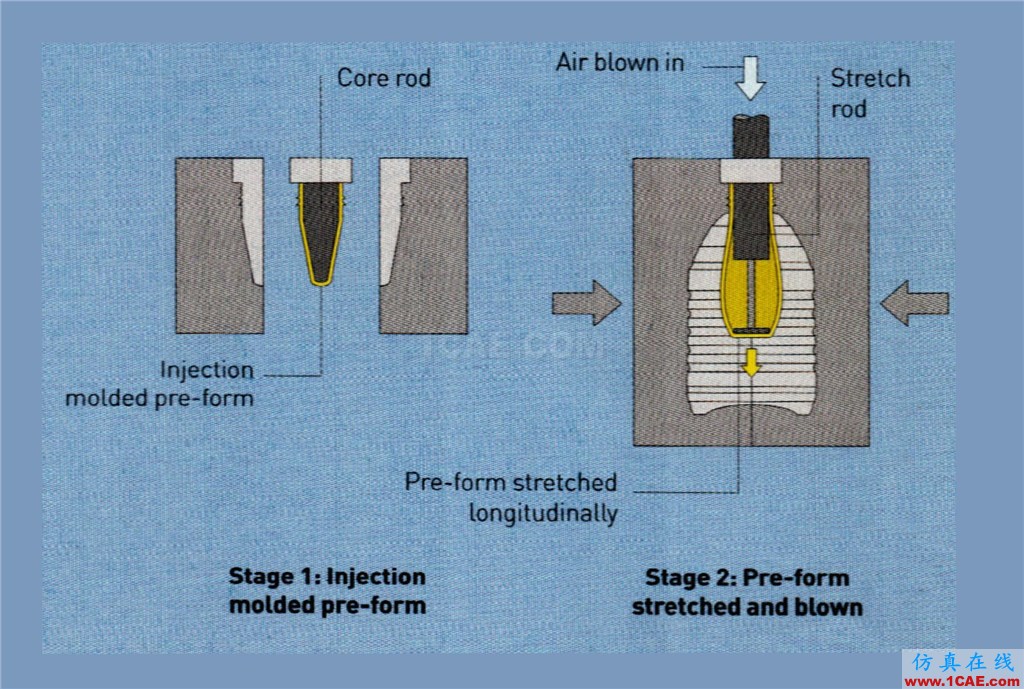

1.注射拉伸吹塑(ISBM)的步骤

步骤1:胶状的多聚物通过芯棒(Core rod)预热注射,形成空心密封的柱状雏形.

步骤2:芯棒被取出,插入延伸棒(Stretch rod),左右两侧模具闭合,延伸棒在胶状雏形内部挤压,从而纵向拉长多聚物雏形.

步骤3:延伸棒继续从内部拉长胶状多聚物雏形,同时空气通过延伸棒缓缓注入,使胶状雏形充分贴合模具并且冷却固化.

步骤4:左右模具打开,完成的塑料桶被延伸棒顶出,完成.

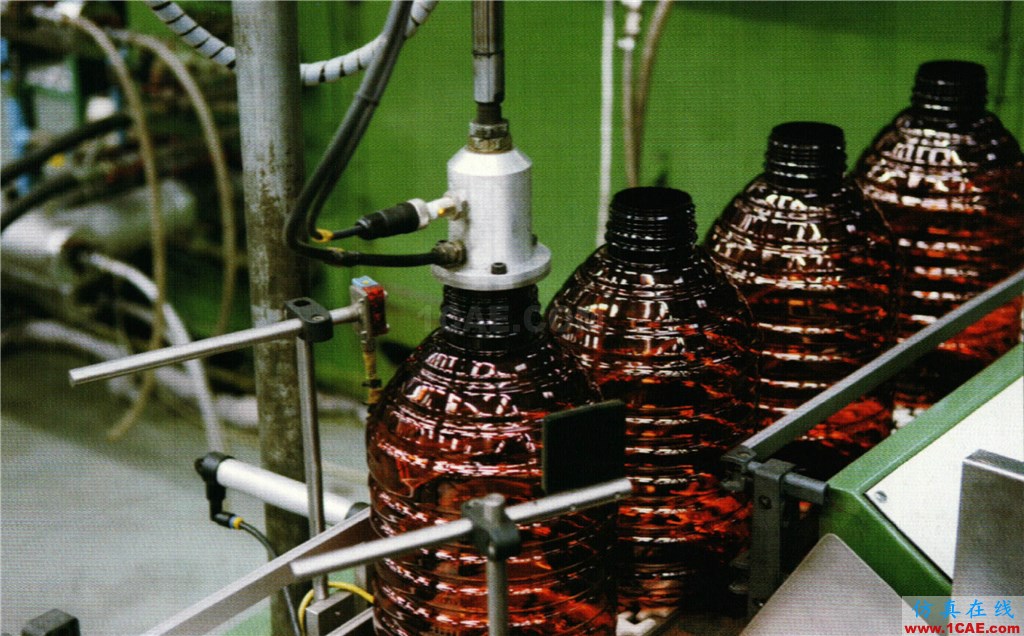

实例:用注射拉伸吹塑生产塑料油桶

1.在吹塑前,薄壁的胶状多聚物雏形通过芯棒注射,形成密封雏形

2.预热的胶状多聚物雏形被移到吹塑模具中,左右模具闭合,延伸棒开始从内部纵向拉长多聚物雏形,同时空气缓缓注入

3.吹塑阶段完成,脱模,并且不需要任何后续修边

4.进行气压测试,不合格的瓶子将会被回收,以便进行二次生产

5.白色环形把手通过环形按压机,被组装致塑料瓶颈

6.塑料桶完成,等待包装发送

本文由意识夹(Mindclip)原创,转载学习交流!
