『工艺篇二』旋转成型（滚塑）

2017-02-24 by:CAE仿真在线来源:互联网

旋转成型,可能大家更熟悉他的另一个名字- 滚塑

工艺成本:加工费用(中),单件费用(低-中)

典型产品:家具,玩具等

产量适合:适合中低小批量生产(不超过10000件)

质量:精确成型的产品表面,但成型后体积会缩小3%

速度:单件时间长(30-60分钟/ 件)

旋转成型(Rotation Molding):适合高质量表面产品的成型工艺,尤其适用于PE, PA, PP, PVC, EVA等塑料制品

设计建议

应尽量避免带有尖角和硬边的产品造型

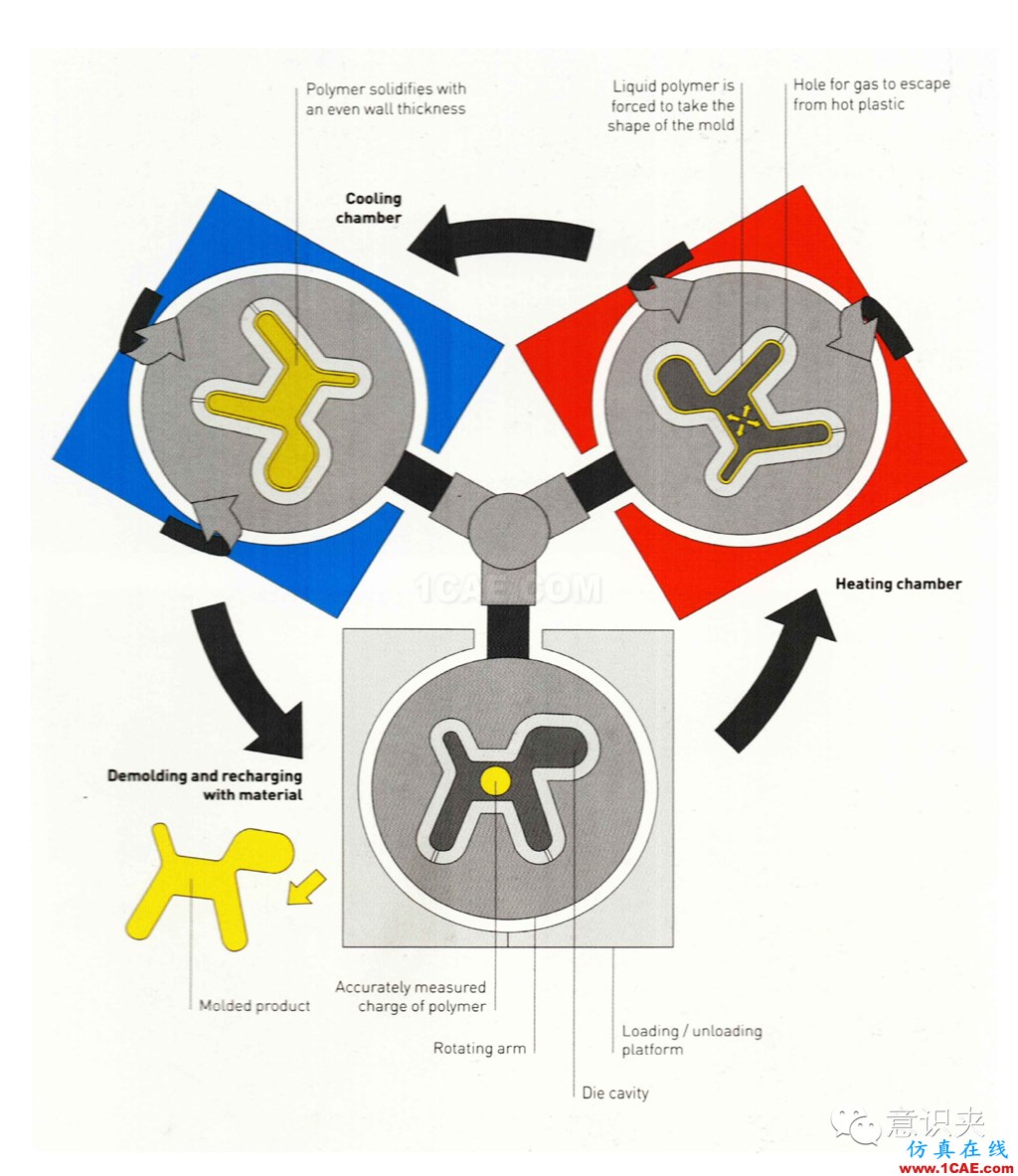

步骤1:将高分子聚合物颗粒倒入模具腔体内

步骤2:加热模具,使腔体内的高分子聚合物颗粒融化为液体,旋转模具,迫使高分子聚合物液体在模具腔体内部成型(25分钟+)

步骤3:注入空气至腔体,直至模具冷却(25分钟+)

步骤4:脱模,完成

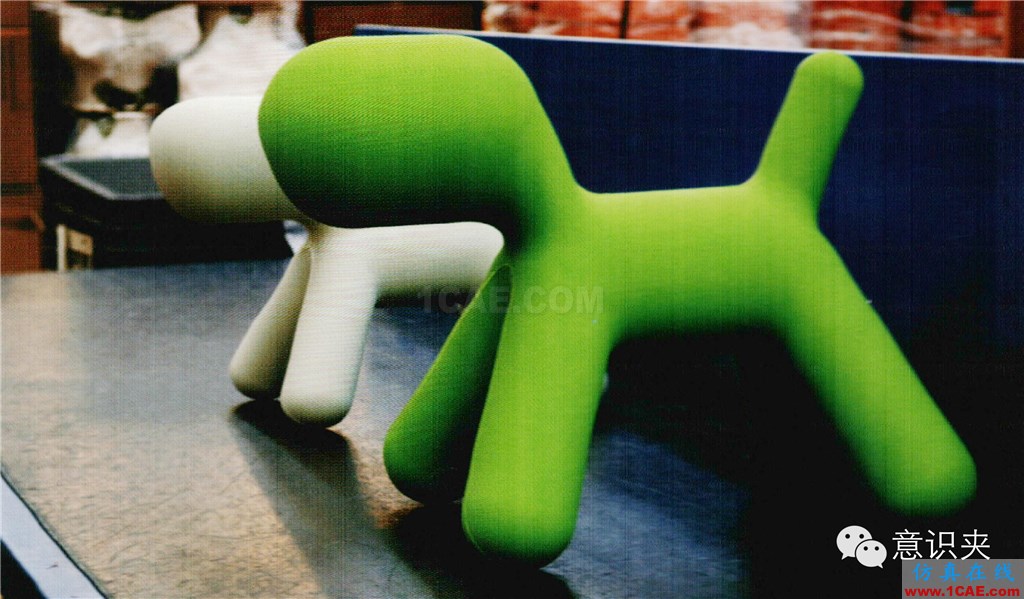

实例:小狗椅是由绿色PE旋转滚塑成型

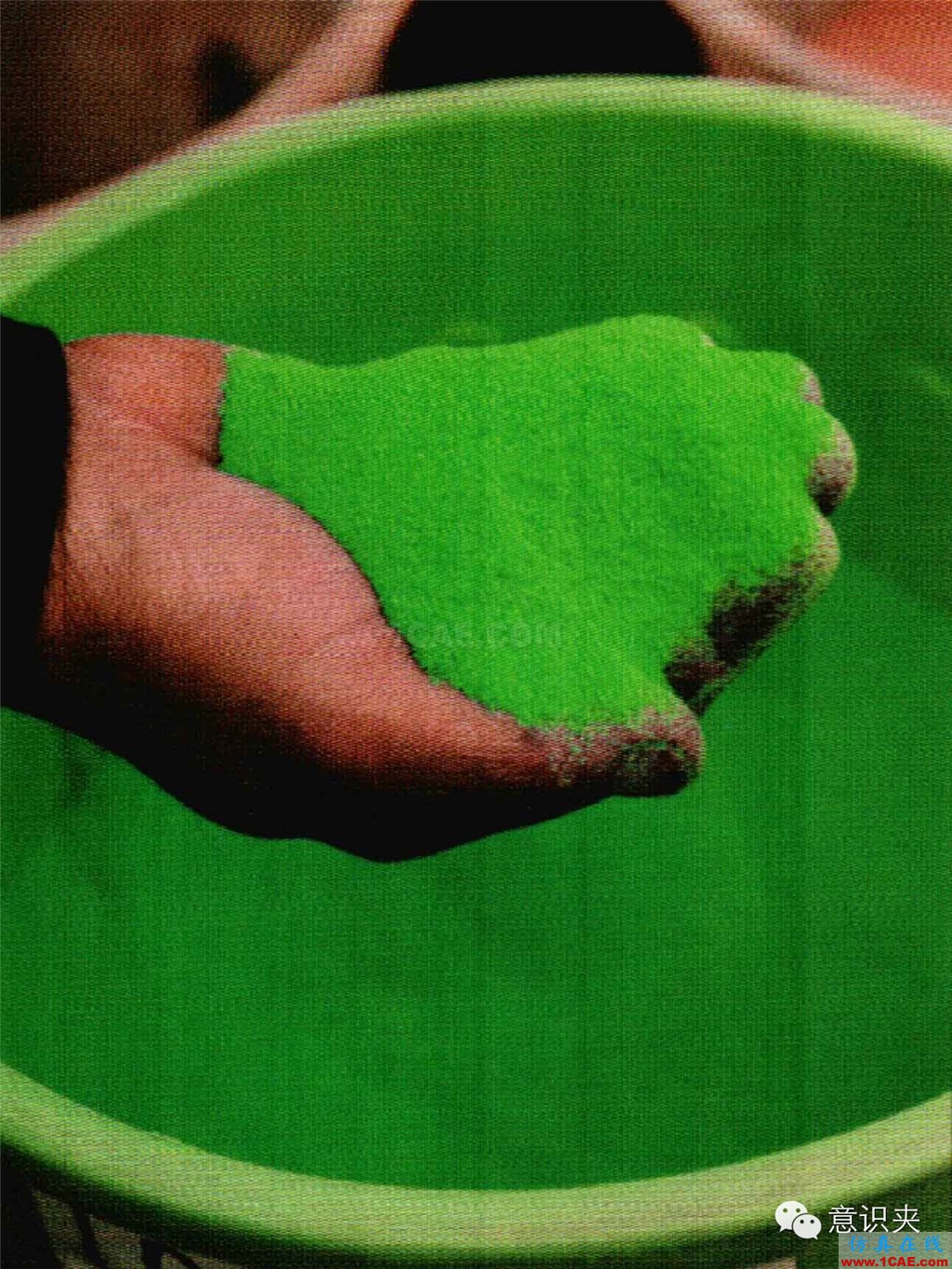

步骤1:称取一定量的绿色PE粉末

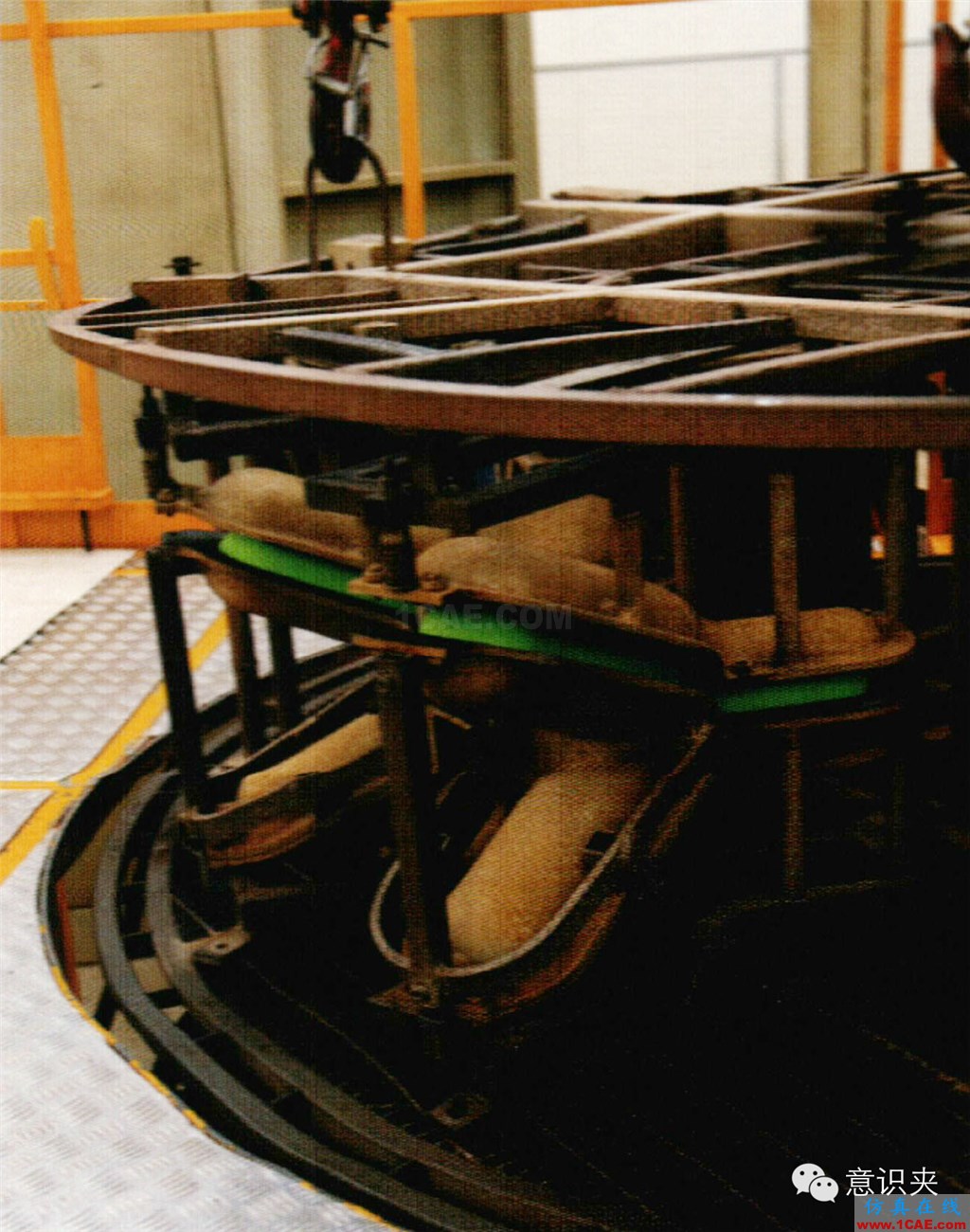

步骤2:将模具固定在旋转臂上

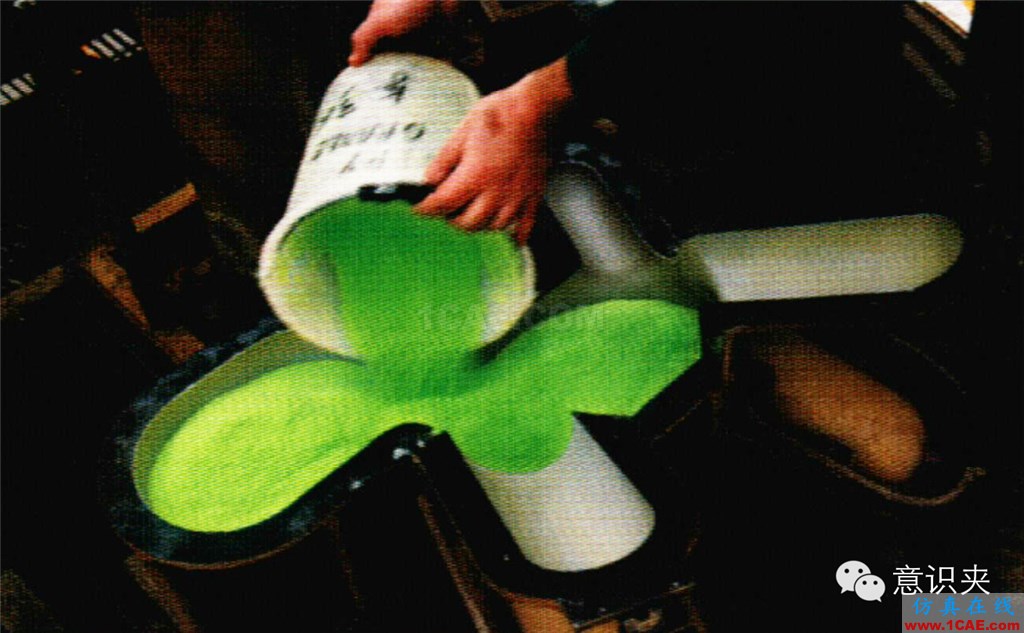

步骤3:将第一步准备好的绿色PE粉末倒入模具腔体

步骤4:加热模具25分钟,使内部PE粉末融化为液体

步骤5:旋转成型

步骤6:注入空气至腔体内,使模具冷却

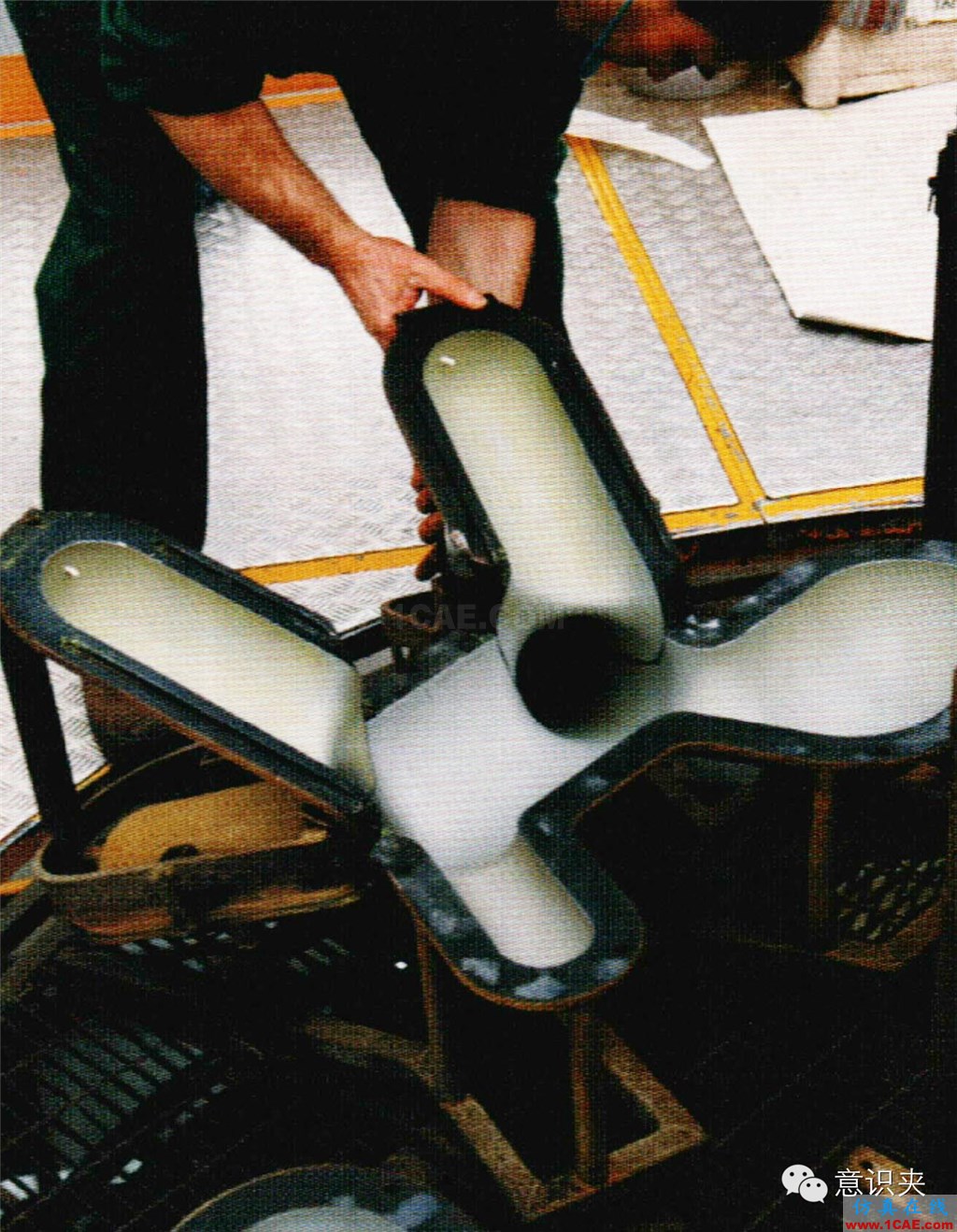

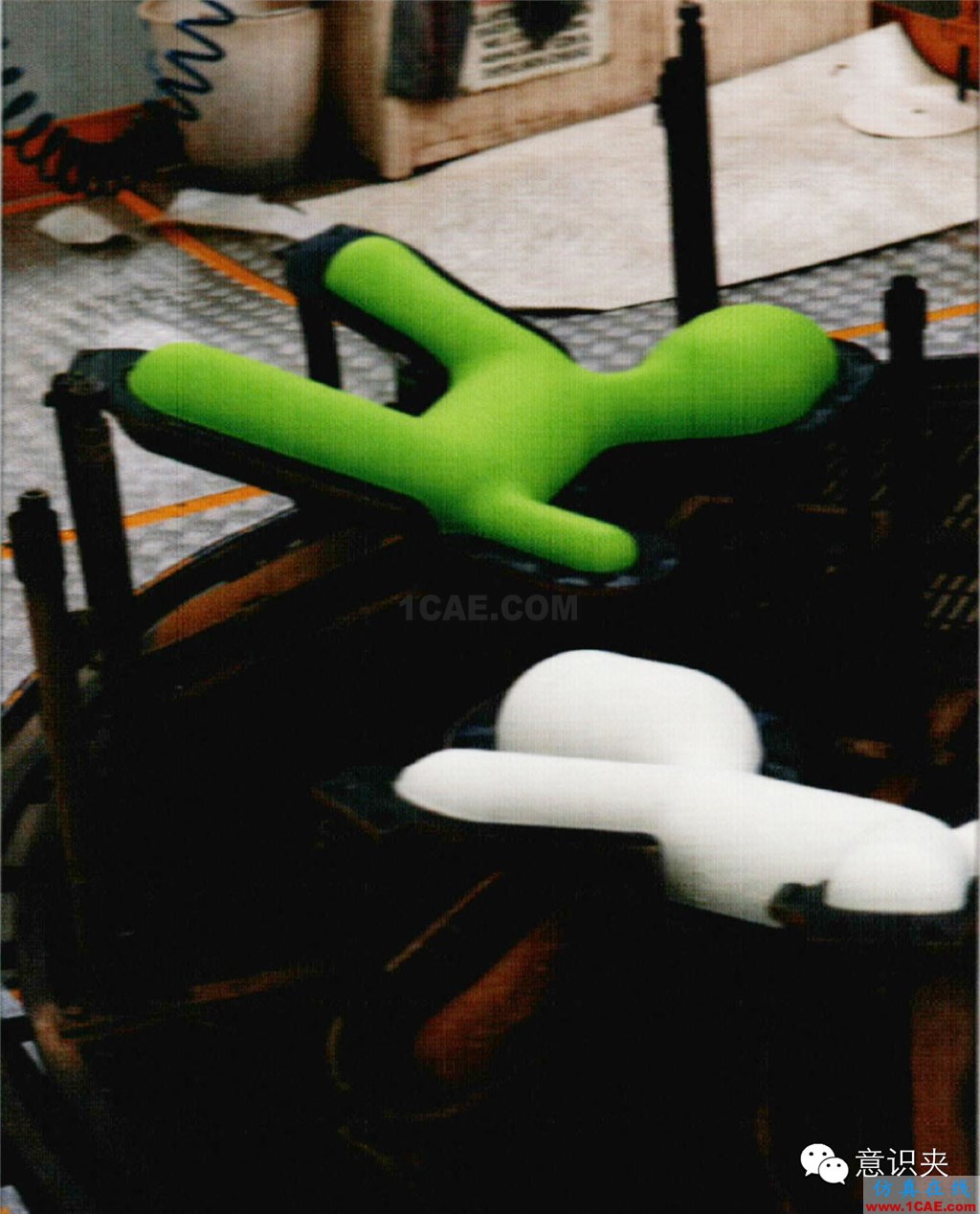

步骤7:脱模,完成

1.流程视频解析

2.用旋转成型制作复活节巧克力彩蛋
