教你怎么画模具的牛角进胶点、拆弯偷料

2017-04-11  by:CAE仿真在线  来源:互联网



下面以一个简单的牛角进点为例来叙述一下其画图步骤,如下图所示:


教你怎么画模具的牛角进胶点、拆弯偷料ug设计图片1

步骤一:


首先我们找到产品上进点位置,采用点浇口的方式将头部形状画出,然后旋转一个角度“b”。

教你怎么画模具的牛角进胶点、拆弯偷料ug设计图片2

步骤二:


1:按下图所示找到牛角的另一个端点,画出为R为值的牛角中心线。


教你怎么画模具的牛角进胶点、拆弯偷料ug设计图片3


2:画图形校核牛角的大端直径D2值,确定后定出D3值,然后画出两条相切弧,完成步骤。


教你怎么画模具的牛角进胶点、拆弯偷料ug设计图片4

步骤三:

按下图所示找到牛角的另一个端点,画出为R为值的牛角中心线。


教你怎么画模具的牛角进胶点、拆弯偷料ug设计图片5

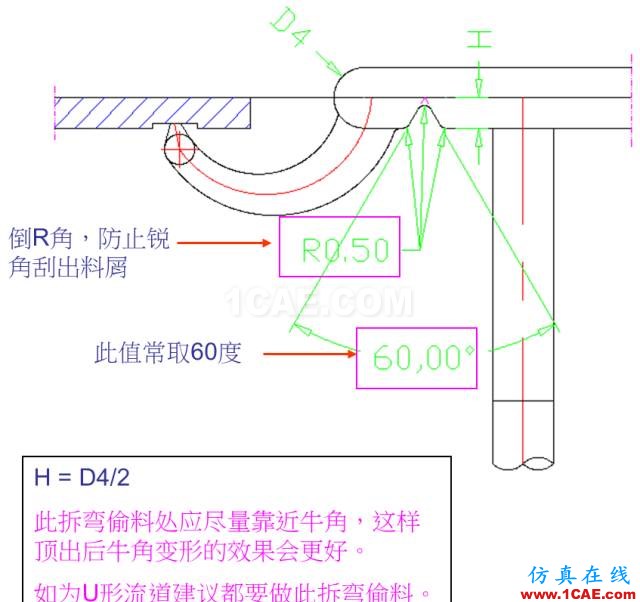

牛角拆弯偷料的画法及取值



教你怎么画模具的牛角进胶点、拆弯偷料ug培训课程图片6
