课程背景 Abaqus是一套功能强大的基于有限元方法的工程模拟软件,其解决问题的范围从相对简单的线性分析到极富挑战性的非线性模拟等各种问题。作为一种通用的模拟工具,Abaqus优秀的分析能力和模拟复杂系统的可靠性,使得Abaqus在汽车、电子、医疗和家电等行业被广泛应用,并在大量高科技产品研发中发挥着巨大的作用,Abaqu...

继续阅读>>

热传递通过热传导、对流和热辐射三种方式实现。 热传导是热量重系统的一部分传到另一部分或由一个系统传到另一系统的现象。模型中有两种方式实现,共点网格和接触对。热阻系数=空气热传导率/空气间隙。 对流是液体或气体中较热部分和较冷部分之间通过循环流动使温度趋于均匀的过程,对流是液体和气体中热传递的特有...

继续阅读>>

在进行疲劳分析时,对于实测的载荷-时间曲线,尚需要进行一定的方法整理成表格或频率分布的曲线形式,处理方法有两类:一类叫做计数法,另一类叫做功率谱密度法。雨流计数法是计数法的一种。 雨流计数法的突出特点是根据所研究材料的应力-应变之间的非线性关系来进行计数,亦即把样本记录用雨流法定出一系列闭合的应力-应变...

继续阅读>>

在Abaqus中可以通过云图来查看结果,但有些关注的物理量却无法直接给出,例如截面弯矩。不过,Abaqus中的View Cut能够解决查看弯矩这一问题。 首先,给出了利用View Cut功能显示梁单元弯矩和剪力的结果图,见图1,这个功能是不是很神奇呢! 图1梁单元剪力与弯矩示意图 下面结合实例,来看一看实现这个功能的具体方法。...

继续阅读>>

Abaqus/CAE和ANSA作为abaqus求解器的两款前处理软件,在功能上各有特色。在ansa中step模块不仅能把一个问题的分析过程转化为几个连续的分析步来完成,并能在不同的分析步内直接设定载荷和边界条件。而这些在Abaqus/CAE中要通过step 和load 模块来完成。显然这成了ansa在前处理上的一个特色。 本文主要总结下如何在ansa中...

继续阅读>>

强度折减法是进行边坡稳定性有限元分析的常用方法,直接通过有限元分析获得一个安全系数,不仅保持了有限元在模拟复杂问题上的优点,而且概念明确,结果直观,在工程中得到越来越多的应用。 Abaqus中并没有直接提供强度折减法,但其实现是比较简单。 强度折减法的实质就是材料的粘聚力 和内摩擦角 逐渐减小,从而导致...

继续阅读>>

当问题的自由度和复杂程度比较小的时候,计算速度也许不是什么太大的问题,但当自由度很多,比如几百万个自由度,又有复杂的接触搜索计算时,计算速度就很重要了。我不精通计算机原理,但在Windows和Linux上安装使用过32位和64位ABAQUS,也在64位工作站上用Linux并行计算过,对计算速度有一点自己的心得,写出来和大家讨论下,对...

继续阅读>>

螺栓连接,常用的方法有实体螺栓连接和简化螺栓连接。由于实体螺栓连接需要定义接触,且网格划分比较麻烦,在不关注螺栓本身的结构响应时,可以采用简化螺栓连接。在Abaqus中,可以使用Bolt load定义实体螺栓预紧力,本文主要介绍connector单元简化实体螺栓,并使用connector force定义螺栓预紧力。 一) 模型的描述 模型由...

继续阅读>>

在拖拉机以及装载机等重型机械驾驶室设计中,都需要考虑驾驶人员的安全,其中有一个考核指标即FOPS(Falling Object Protictive Structures)分析,分析的目的是为了校核物体(如树木、岩石、小混凝土、手工工具等)在冲击驾驶室顶棚时候,校核顶棚在物体坠落时,能否为驾驶员提供安全保护。 本文主要利用abaqus中对驾驶室顶棚...

继续阅读>>

ABAQUS软件广泛应用于岩土工程有其技术方面的必然性。概括起来,ABAQUS的优势可以归纳为如下几个方面: (1)合理的材料本构模型是进行正确分析的关键因素,ABAQUS提供了众多的岩土材料本构模型,能够真实地反映土体性状,如土体的剪胀性、屈服性等,适用于从黏土、砂土到岩石的各种岩土材料。ABAQUS拥有摩尔库仑模型、Cam-Cla...

继续阅读>>

模型尺寸如下图所示, 热传导系数 = 52 W/m/°C 比热= 434 J/kg/°C 密度 = 7832 kg/m3 对流换热系数 = 750 W/m2/°C 边界条件: AB边温度 q = 100°C (固定温度)热流 DA= 0(绝热边) BC 和 CD 边与周围介质对流换热周围介质温度为0°C 本例采用国际单位制。E点理论计算结果为18.3度,下面使用Abaqus来计算并验证。 首...

继续阅读>>

复合材料不是简单的把几种材料混合到一块。它具有一些普通材料不具有的特点,对湿热环境、冲击、电化学腐蚀、雷电和电磁屏蔽等环境具有与普通材料不同的特性。 复合材料的结构形式:有层合板、夹层结构、微观模型、编织预成型件等。 复合材料的结构和材料具有同一性,其结构成型的同时,才能确定其材料分布。其性能与制造...

继续阅读>>

工程模拟当中有时需要在圆弧面上施加正弦分布的压力,比如衬砌表面的压力如图: 1、创建解析场(Tools -> Analytical Field -> Create) 2、在弹出的对话框中对要创建的解析场进行命名,并选择解析场的类型(Expression Field) 3、点击Continue后,弹出如下对话框,点击红色框内按钮,创建参考坐标系 4...

继续阅读>>

本文简单介绍使用FE-SAFE对带有焊缝的模型,进行疲劳的估算。首先,在ABAQUS中建立一个带有焊缝的模型。两个螺栓孔,左侧的施加水平向的拉力,右侧的孔做位移约束处理。如下图。 通过求解,可以得到模型的应力分布云图。此时生成的ODB文件,就是为接下来的疲劳运算提供数据。 接下来,进入FE-SAFE界面,首先导入有限元...

继续阅读>>

拓扑优化是在优化迭代循环中,以最初模型为基础,在满足优化约束(比如最小体积或最大位移)的前提下,不断修改指定优化区域单元的材料属性(单元密度和刚度),有效的从分析模型中移走单元从而获得最优设计。其主体思想是把寻找结构最优化的拓扑问题转化为给定设计区域寻求最优材料分布的问题。下面以一个简单的实例展示拓扑优...

继续阅读>>

1. 模型描述: 图 1钢制方形筒在两平板间的挤压 如图 1所示,为了模拟筒的挤压,把有质量的刚性平板和筒体绑定(tie)在一块,以速度8.9408 m/s去撞击固定刚性平板。在碰撞过程中,筒体会将大量的动能转化为塑性变形而耗散掉,本文主要用来估计筒体对动能的吸收能力,观察筒体的后屈曲变形。这个例子的一个实际应用就...

继续阅读>>

在实际情况下,很多结构都采用螺栓连接的方式,如何考虑螺栓连接、对连接螺栓的分析计算是个难点。目前的常规做法通常有两种: 1. 简化,用RBE2和beam梁来代替螺栓,这样不能反映连接螺栓真实应力,图1为某结构连接螺栓简化的beam梁应力云图,没有接触应力: 图1 某结构连接螺栓简化的beam梁应力云图 直接做出来螺栓螺...

继续阅读>>

《混凝土结构设计规范》(GB 50010-2010)4.1.1条文说明混凝土材料的强度等级由立方体抗压强度的标准值确定,立方体抗压强度标准值是本规范混凝土各种力学指标的基本代表值,混凝土强度等级的保证率为95%;按混凝土强度总体分布的平均值减去1.645倍标准差的原则确定。 按照规范,混凝土的立方体抗压强度标准值计算公式为 式...

继续阅读>>

最近把以前学习ABAQUS时用到的经典教程进行了整理汇总,现分享给大家。 链接: https://pan.baidu.com/s/1slfoqtf 密码: q9v4 郑重声明,请大家支持正版。

继续阅读>>

使用 ABAQUS 计算应力强度因子》 内容来自网络,未找到具体来源,如有侵权,请告知会及时删帖。

继续阅读>>

ABAQUS弹簧单元应用仿真图例: 内容来自网络,如有侵权,请告知会及时删除

继续阅读>>

Abaqus的inp文件作为输入文件包含模型数据和历史数据两部分,模型数据用于定义一个有限元模型,包括单元、节点、单元属性、材料属性等。历史数据定义模型发生的事件,历史被分成很多个时步层序,每一步就是一个响应。 Inp文件在建立Job后通过Write Input可生产完整的inp文件,记录了模型的所有信息,某inp文件的前面部分如图...

继续阅读>>

航空航天工业是国家的技术前沿和骨干行业,其产品开发和制造技术水平,不仅是质量和效率的保障,更是国家实力和形象的象征。当前,数字化技术已经成为全球航空航天工业产品开发和生产的最有力手段和企业的核心竞争能力。在国内,CAD/CAM的成功应用也证明了数字化技术的巨大价值。所谓CAE技术,也就是通过数字化手段,分析验证...

继续阅读>>

1)理解螺栓载荷 螺栓载荷建立紧固力或长度调整模型,如图9所示,容器A是由螺栓预紧力压在盖子上来密封的,中间有一垫子。 可以在第一个分析步中施加螺栓载荷来建立紧固螺栓内的拉力,方式是集中力或规定长度的改变,可以在螺栓横截面上施加载荷。后续分析步中可以防止螺栓长度的进一步改变,以使相对于装配件内的其他载荷,...

继续阅读>>

之前看到美国的3000吨级濒海战斗舰抗冲击测试的新闻报道,美军有钱也是出了名的,不过新闻上也说了: ““战斗毁伤测试(BDT)也被称作“抗冲击测试”,是检验近失弹爆炸后,水中爆炸冲击波对舰体会造成多大影响,以及舰体是否能承受住这种打击。BDT实际是美海军大型战舰服役前的“必过关卡”,连航母都需要测试。” 看到这个想...

继续阅读>>

1ABAQUS/CAE典型例题我们将通过ABAQUS/CAE完成右图的建模及分析过程。首先我们创建几何体一、创建基本特征:1、首先运行ABAQUS/CAE,在出现的对话框内选择Create Model Database。2、从Module列表中选择Part,进入Part模块3、选择Part→Create来创建一个新的部件。在提示区域会出现这样一个信息。4、CAE弹出一个如右图的对...

继续阅读>>

1、接口优势 Abaqus软件具有较多良好的软件接口,包括二维CAD接口、三维CAD接口、装配件接口、第三方前处理软件接口、其他CAE软件接口等,使得Abaqus操作便捷、高效。 Abaqus接口示意图 1.1 分析接口 1.1.1 MoldFlow分析接口 该附加模块可以将MoldFlow注塑分析的结果导入到Abaqus中,为后续的分析考虑材料方向和...

继续阅读>>

以上内容来自沈阳工业大学沈新普教授课题组,转载请注明出处。

继续阅读>>

内容来自沈阳工业大学沈新普教授课题组,转载请注明出处。

继续阅读>>

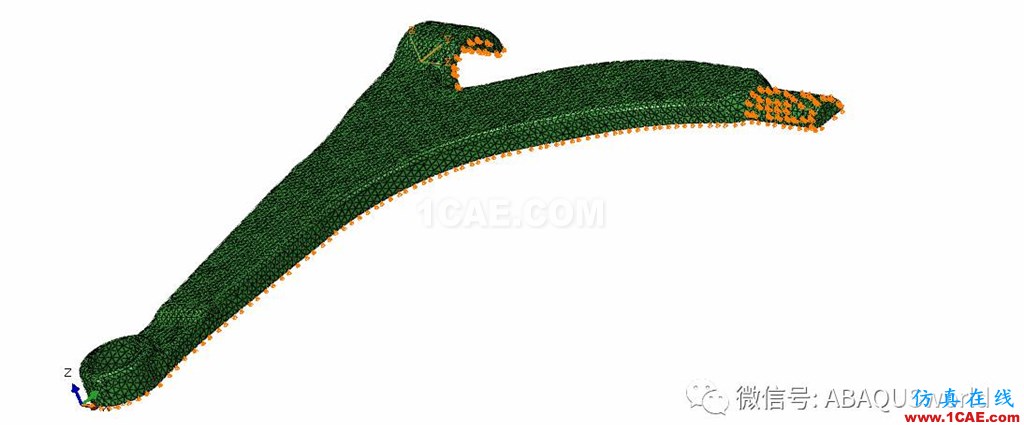

优化目标: 使用ABAQUS优化模块通过在最大化其刚度的同时减小控制臂的体积来优化汽车控制臂的设计。 应用说明: 汽车控制臂的拓扑优化。 在拓扑优化过程中,修改设计区域中单元的材料属性(有效地从Abaqus分析中除去单元或添加单元),直到达到最佳解。 几何模型: 汽车控制臂模型是二次四面体(C3D10...

继续阅读>>
