搜索Abaqus有限元教程——桁架单元 桁架单元是只能承受拉伸或者压缩载荷的杆件。它们不能阻止弯曲;因此,它们适合于模拟铰接框架结构。此外,桁架单元能够用来近似地模拟缆索或者弹簧(例如,网球拍)。在其它单元中,桁架单元有时还用来代表加强构件。 所有桁架单元的名字都以字母“T”开头。随后的两个字符表示单元的维数,如“...
作者:Abaqus非线性 分类：ANSYS有限元分析 2013-08-14
Abaqus有限元教程——桁架单元 桁架单元是只能承受拉伸或者压缩载荷的杆件。它们不能阻止弯曲;因此,它们适合于模拟铰接框架结构。此外,桁架单元能够用来近似地模拟缆索或者弹簧(例如,网球拍)。在其它单元中,桁架单元有时还用来代表加强构件。 所有桁架单元的名字都以字母“T”开头。随后的两个字符表示单元的维数,如“...
作者:CAE中心-Abaqus有限元组 分类：ANSYS有限元分析 2013-08-14
Abaqus有限元基础知识——梁单元 梁单元用来模拟一个方向的尺寸(长度)远大于另外两个方向的尺寸,并且仅沿梁轴方向的应力是比较显著的构件。 在ABAQUS中梁单元的名字以字母“B”开头。下一个字符表示单元的维数:“2”表示二维梁,“3”表示三维梁。第三个字符表示采用的插值:“1”表示线性插值,“2”表示二次插值和“3...
作者:广州有限元培训实践中心 分类：ANSYS有限元分析 2013-08-14
Abaqus教程——壳单元 壳单元用来模拟那些一个方向的尺寸(厚度)远小于其它方向的尺寸,并且沿厚度方向的应力可以忽略的结构。 在ABAQUS中,壳单元的名字以字母“S”开头。所有轴对称壳单元以字母“SAX”开头。在ABAQUS/Standard中也提供了带有反对称变形的轴对称壳单元,它以字母“SAXA”开头。除了轴对称壳的情况外,在...
作者:Abaqus软件应用培训中心 分类：ANSYS有限元分析 2013-08-14
Abaqus教程——实体单元 在不同的单元族中,连续体或者实体单元能够用来模拟范围最广泛的构件。顾名思义,实体单元简单地模拟部件中的一小块材料。由于它们可以通过其任何一个表面与其它单元相连,实体单元就像建筑物中的砖或马赛克中的瓷砖一样,因此能够用来构建具有几乎任何形状、承受几乎任意载荷的模型。ABAQUS具有应...
作者:Abaqus非线性 分类：ANSYS有限元分析 2013-08-14
Abaqus有限单元——单元的表征 ABAQUS提供了广泛的单元,其庞大的单元库为你提供了一套强有力的工具以解决多种不同类型的问题。在ABAQUS/Explicit中的单元是在ABAQUS/Standard中的单元的一个子集。本节将介绍影响每个单元特性的五个方面问题。 3.1.1 单元的表征 每一个单元表征如下: l 单元族 l 自由度(与单元族直接相关...
作者:有限元仿真分析 分类：ANSYS有限元分析 2013-08-14
Abaqus基础教程——用ABAQUS/CAE生成桥式吊架模型(四) 2.3.9 创建一个分析作业 现在,用户已经设置好了分析模型,可以进入到Job(作业)模块中创建一个与该模型有关的作业。 创建一个分析作业: 1. 在位于工具栏中的Module列表中,点击Job进入Job(作业)模块。 Job模块载入时光标会变为沙漏形状。 2. 从主菜单栏中,选择Job--&g...
作者:CAE网格处理经验 分类：ANSYS有限元分析 2013-08-14
Abaqus基础教程——用ABAQUS/CAE生成桥式吊架模型(三) 2.3.7在模型上施加边界条件和载荷 施加的条件,例如边界条件(boundary conditions)和载荷(loads),是与分析步相关的,即用户必须指定边界条件和载荷在哪个或那些分析步中起作用。现在,你已经定义了分析中的步骤,可以应用Load(载荷)模块定义施加的条件。 在桁架上施...
作者:广州有限元培训实践中心 分类：ANSYS有限元分析 2013-08-14
Abaqus基础教程——用ABAQUS/CAE生成桥式吊架模型(二) 2.3.3 创建材料 用户应用Property(特性)模块创建材料和定义材料的参数。在本例中全部桁架的杆件是钢制杆件,并假设线弹性,采用杨氏模量为200GPa和泊松比为0.3。这样,应用这些参数,将创建单一的线弹性材料。 定义材料: 1. 在工具栏的模块Module列表中,选择Property...
作者:Abaqus培训中心 分类：ANSYS有限元分析 2013-08-14
Abaqus基础教程——用ABAQUS/CAE生成桥式吊架模型(一) 图2-4是一个起重机桥式吊架,通过访问每一个功能模块,演示创建和分析一个简单模型的基本步骤,引导你进入ABAQUS/CAE的模拟过程。吊架是一个简支的铰接桁架,左端为固定铰支座,右端是滚轴支承。各杆件可绕节点自由转动。桁架的离面运动已被约束。首先应用ABAQUS/Standa...
作者:CAE中心-Abaqus有限元组 分类：ANSYS有限元分析 2013-08-14
Abaqus基础应用——比较隐式与显式过程 ABAQUS/Standard和ABAQUS/Explicit都有解决广泛的各种类型问题的能力。对于一个给定的问题,隐式和显式算法的特点决定了采用哪一种算法更适合。对于采用任何算法都可以解决的那些问题,求解问题的效率可能决定了采用哪种产品。理解隐式和显式算法的特点有助于回答这个问题。表2-2...
作者:CAE中心-Abaqus有限元组 分类：ANSYS有限元分析 2013-08-14
Abaqus基础教程——功能模块 ABAQUS/CAE划分为一系列的功能单元即功能模块。每一个模块只包含与模拟作业的某一指定部分相关的一些工具。例如,Mesh(网格)模块只包含生成有限元网格的工具,而Job(作业)模块只包含建模、编辑、提交和监控分析作业的工具。 用户可以从环境栏的Module(模块)列表中选择各个模块,见图2-3。列...
作者:CAE工程设计分析 分类：ANSYS有限元分析 2013-08-14
ABAQUS/CAE简介及界面操作 ABAQUS/CAE是完整的ABAQUS运行环境(Complete ABAQUS Envirment),它为生成ABAQUS模型、交互式地提交和监控ABAQUS作业,以及评估ABAQUS模拟结果提供了一个风格简明、一致的界面。ABAQUS/CAE分为若干个功能模块,每一个模块定义了模拟过程的一个逻辑方面;例如,定义几何形状、定义材料性质和生成...
作者:CAD三维设计应用中心 分类：ANSYS有限元分析 2013-08-14
ABAQUS基础——分析模型的组成 一个完整的ABAQUS/Standard或ABAQUS/Explicit分析过程,通常由三个明确的步骤组成:前处理、模拟计算和后处理。这三个步骤通过文件之间建立的联系如下 前处理(ABAQUS/CAE) 在前处理阶段需要定义物理问题的模型并生成一个ABAQUS输入文件。尽管一个简单分析可以直接用文本编辑器生成ABAQU...
作者:有限元CAE非线性分析 分类：ANSYS有限元分析 2013-08-14
Abaqus有限元教程——能量平衡 能量输出经常是ABAQUS/Explicit分析的一个重要部分。可以应用在各种能量分量之间的比较,帮助你评估一个分析是否得到了合理的响应。 9.6.1 能量平衡的表述 对于整体模型的能量平衡可以写出为 其中, EI 为内能,EV为粘性耗散能,EFD是摩擦耗散能,EKE是动能,EW是外加载荷所做的功。这些能量...
作者:Abaqus软件应用培训中心 分类：ANSYS有限元分析 2013-08-14
Abaqus非线性分析实例教程——动态振荡的阻尼 在模型中加入阻尼有两个原因:限制数值振荡或者为系统增加物理的阻尼。ABAQUS/Explicit提供了几种在分析中加入阻尼的方法。 9.5.1 体粘性 体粘性引入了与体积应变相关的阻尼。它的目的是改进对高速动力学事件的模拟。ABAQUS/Explicit包括体粘性的线性和二次的形式。你可以...
作者:有限元软件应用培训中心 分类：ANSYS有限元分析 2013-08-14

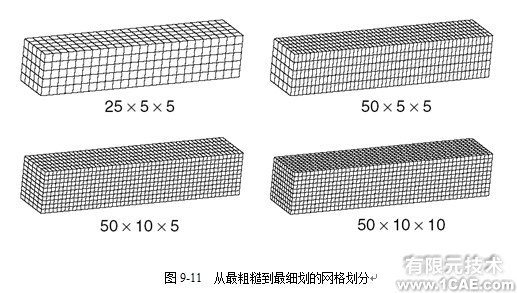

Abaqus有限元分析实例解析——在棒中的应力波传播(三) 9.4.3 网格对稳定时间增量和CPU时间的影响 在第9.3节“自动时间增量和稳定性”中,我们讨论过网格细划对稳定极限和CPU时间的影响。这里我们将以波的传播问题来说明这一影响。我们从方形单元的一种合理的精细网格开始,沿长度方向划分50个单元,两个横向方向各划分10...
作者:Abaqus培训中心 分类：ANSYS有限元分析 2013-08-14
Abaqus有限元分析实例解析——在棒中的应力波传播(二) 9.4.2 后处理 在Job Manager,点击Results进入ABAQUS/CAE的Visulization模块,并自动地打开由这个作业创建的输出数据库(.odb)文件。另一种方法,从位于工具栏下面的Module列表中,选择Visulization进入Visulization模块;从主菜单栏中,通过选择File-->Open打开.odb...
作者:非线性有限元分析 分类：ANSYS有限元分析 2013-08-14

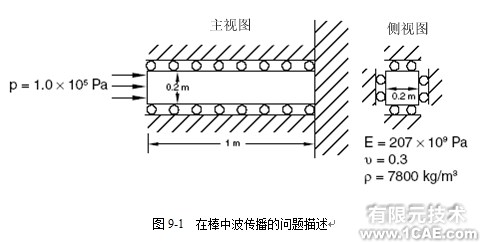

Abaqus有限元分析实例解析——在棒中的应力波传播(一) 本例题展示了在“ABAQUS基础”中所描述过的显式动态分析的一些基本思想。它也描述了稳定极限,以及在求解时网格细划和材料的影响。 棒的尺寸如图9-1所示。 为了使问题成为一个一维的应变问题,所有四个侧面均由滚轴支撑;这样,三维模型模拟了一个一维问题。材料为钢...
作者:非线性分析软件应用培训中心 分类：ANSYS有限元分析 2013-08-14
Abaqus有限元分析——自动时间增量和稳定性 稳定性限制了ABAQUS/Explicit求解器所能采用的最大时间步长,这是应用ABAQUS/Explicit进行计算的一个重要因素。下面一节将描述稳定性限制并讨论在ABAQUS/Explicit中如何确定这个值,还将讨论影响稳定性限制的有关模型设计参数的问题,这些模型参数包括模型的质量、材料和网格...
作者:Abaqus软件应用培训中心 分类：ANSYS有限元分析 2013-08-14
Abaqus有限元分析——动力学显式有限元方法 这一节包括ABAQUS/Explicit求解器的算法描述,在隐式和显式时间积分之间进行比较,并讨论了显式方法的优越性。 9.2.1 显式时间积分 ABAQUS/Explicit应用中心差分方法对运动方程进行显示的时间积分,应用一个增量步的动力学条件计算下一个增量步的动力学条件。在增量步开始时,...
作者:Abaqus教程中心 分类：ANSYS有限元分析 2013-08-14
Abaqus显式非线性动态分析——ABAQUS/Explicit适用的问题类型 显式动态程序对于求解广泛的、各种各样的非线性固体和结构力学问题是一种非常有效的工具。它常常对隐式求解器是一个补充,如ABAQUS/Standard;从用户的观点来看,显式与隐式方法的区别在于: Ÿ 显式方法需要很小的时间增量步,它仅依赖于模型的最高固有频...
作者:广州Abaqus服务和培训中心 分类：ANSYS有限元分析 2013-08-14
Abaqus有限元分析实例——非线性斜板(三) 8.4.3 后处理 现在将对结果进行后处理。 显示画面 开始这个练习,首先要确定可用的输出画面(将结果写入输出数据库的增量步间隔)。 显示可用画面: 1.从主菜单栏中,选择Result-->Step/Frame。 弹出Step/Frame(分析步/画面)对话框。 在分析时,ABAQUS/Standard根据要求...
作者:有限元分析培训中心 分类：ANSYS有限元分析 2013-08-14
Abaqus有限元分析实例——非线性斜板(二) 8.4.2 作业诊断 ABAQUS/CAE不仅可以让你监控分析作业的过程,而且还提供了一个可视化的诊断工具帮助你了解这个分析模型的收敛行为,以及在必要时对模型进行调试。ABAQUS/Standard在输出数据库中存储了分析作业的每一个分析步、增量步、尝试计算和迭代的信息。当你运行每一个...
作者:Abaqus分析培训中心 分类：ANSYS有限元分析 2013-08-14
Abaqus有限元分析实例——非线性斜板(一) 这个例子如图8-11所示。已经应用ABAQUS/Standard模拟了板的线性响应,现在你将应用ABAQUS/Standard对它进行重新分析,包含几何非线性的影响。从线性模拟的结果表明对于此问题非线性的效应可能是重要的,由此次分析的结果,你将判断这个结论是否正确。 如果你愿意,可以根据本例...
作者:CAE中心-Abaqus有限元组 分类：ANSYS有限元分析 2013-08-14
Abaqus有限元——在ABAQUS分析中考虑非线性 我们现在讨论怎样在ABAQUS分析中考虑非线性,主要关注的是几何非线性。 8.3.1 几何非线性 将几何非线性的效应引入到分析中,仅需要对ABAQUS/Standard模型做微小的修改。你要确认在分析步的定义中考虑了几何非线性的效应,而这对于ABAQUS/Explicit是默认的设置。在ABAQUS/Standa...
作者:Abaqus非线性分析研究 分类：ANSYS有限元分析 2013-08-14
Abaqus有限元非线性分析——非线性问题的求解 关于结构的非线性载荷-位移曲线,如图8-7所示,分析的目标是确定其响应。考虑作用在物体上的外部力P和内部(节点)力I,(分别见图8-8 (a)和图8-8 (b))。由包含一个节点的各个单元中的应力引起了作用于该节点上的内部力。 为了使物体处于静态平衡,作用在每个节点上的静力必须...
作者:Abaqus培训中心 分类：ANSYS有限元分析 2013-08-14
Abaqus有限元分析——非线性的来源 在结构力学模拟中有三种非线性的来源: ·材料非线性 ·边界非线性 ·几何非线性 7.1.1 材料非线性 这种非线性也许是人们最熟悉的。大多数金属在小应变时都具有良好的线性应力/应变关系,但在应变较大时材料会发生屈服,此时材料的响应变成了非线性和不可逆的(见图7-2)。 橡胶可以近...
作者:ABAQUS有限元技术 分类：ANSYS有限元分析 2013-08-14
分析步、增量步和迭代步 本节将引入一些新词汇以描述分析过程的不同部分。清楚地理解在分析步(step)、载荷增量步(load increment)和迭代步(iteration)相互之间的区别是很重要的。 l模拟计算的加载历史包含一个或多个步骤。你定义的分析步,一般地包括一个分析过程选项、载荷选项和输出要求选项。在每个分析步可以应用不...
作者:FEA培训：ABAQUS软件应用中心 分类：ANSYS有限元分析 2013-08-14
ABAQUS中的非线性结构分析。在线性与非线性分析之间的区别概述如下。 线性分析 到目前为止所讨论的分析均为线性分析:在外加载荷与系统的响应之间为线性关系。例如,如果一个线性弹簧在10 N的载荷作用下静态地伸长1 m,那么当施加20 N的载荷时它将伸长2 m。这意味着在ABAQUS/Standard的线性分析中,结构的柔度陈(将刚度阵...
作者:有限元Abaqus培训中心 分类：ANSYS有限元分析 2013-08-14
ABAQUS非线性结构分析——线性分析与非线性分析的区别 线性分析 到目前为止所讨论的分析实例均为线性情形,也就是施加的载荷和系统响应间存在线性关系。例如:如果一线性弹簧在 10N 的载荷下伸长 1m,那么施加20N的载荷就会伸长2m。这意味着在线性分析中,结构的柔度阵只需计算一次(将刚度阵集成并求逆即可得到)。其它载...
