主题★ 家具设计的基本尺寸 衣橱:深度:一般60-65;推拉门:70,衣橱门宽度:40-65 推拉门:75-150,高度:190-240 矮柜: 深度:35-45,柜门宽度:30-60 电视柜:深度:45-60,高度:60-70 单人床:宽度:90,105,120;长度:180,186,200,210 双人床:宽度:135,150,180;长度180,186,200,210 圆床: 直径:186,212.5,242.4(常用) 室内门...

继续阅读>>

主题:【AutoCAD教程】CAD用到的各种文件格式,你都知道吗? DWG AutoCAD创立的一种图纸保存格式,已经成为二维CAD的标准格式,浩辰CAD及很多其他CAD为了兼容AutoCAD,也直接使用DWG作为默认工作文件。 DXF CAD的另一种图形保存格式,主要用于与其他软件进行数据交互。保存的文件可以用记事本打开,看到保存的各种图形数据。...

继续阅读>>

主题★ CAD鼠标闪烁问题解决办法: 在CAD中输入OP 回车或者菜单栏工具---选项--- 系统---性能设置---自适应降级前面打钩---手动调节---点击启动硬件加速----确定即可。

继续阅读>>

在CAD绘图过程中,为了提高绘图效率,我们经常使用快捷键命令,有的人觉得软件自带的快捷键不方便可以设置成左手快捷键完全用左手可以操作键盘右手操作鼠标绘图速度肯定会更快一些,当然自己设置的快捷键自己要能记住才会更方便哦,具体我们根据自己的使用习惯怎么自定义快捷键呢?步骤如下: 1.在菜单栏选择:工具---自定义--...

继续阅读>>

用AutoCAD获取任意截面参数前言君做截面设计的时候,往往会要使用复杂截面的截面参数,比如惯性矩、净截面模量等。如果用公式计算,那头大的很,如果利用AutoCAD自带功能,则简单的很。正文 按照实际截面尺寸绘图,截面一点落在空间原点上。 输入命令region,生成面域。这时候所绘制的截面就不再是单个线段了,而是一个面了,用...

继续阅读>>

本文分为两大部分为大家介绍CAD的初级辅助设计。一:CAD制图规范简介二:CAD制图的基本技巧 CAD制图规范(一)基本要求1.所有设计院出的图纸都要配备图纸封皮、图纸说明、图纸目录。 图纸封皮须注明工程名称、图纸类别(施工图、竣工图、方案图)、制图日期。 图纸说明须对工程进一步说明工程概况、工程名称、建设单位、施工...

继续阅读>>

正文 点选第一个,弹出:红、黄、绿、青、蓝、洋红、白 这些颜色代表的是RGB和CMYK的颜色。 除了这此颜色,下面还有“其它颜色”的选项。 上面有索引颜色、真彩色、配色系统。在CAD里面,一般对颜色的要求并不高。 线的粗细:第二部分,有关于线的粗细,具体可看下图。 线型:第三部分,是线型。从直观上,全都是直线。 如果需要...

继续阅读>>

主题★   在CAD使用过程中有时有交叉点标记会在鼠标点击处产生,怎么取消他的显示呢? 用BLIPMODE命令,并在提示行下输入OFF即可消除它。★

继续阅读>>

主题★ CAD图块复制粘贴到另一张图中时复制的图块内容发生了变化不是我们复制的那个块,这是为什么呢? 出现这种现象的原因很简单,就是两张图中都有同名的图块,而且两个图块中的图形并不相同。在CAD绘图过程中为了省事,经常会给图块取一个非常简单的名字,分别在两张图中命名的图块很可能重名,所以就会出现上述状...

继续阅读>>

主题★ 在工作过程中经常会遇到这种情况:用新版本的CAD画的图用比这个版本低的CAD软件是打不开的,这种情况下就要去下载软件转换成低版本或者找有安装高版本软件的朋友给转换另存成低版本的,这种情况是不是给自己和别人都带来很多麻烦呢?今天小编就给大家说一个好用的方法,让这些困扰全部都烟消云散吧~! 具体操...

继续阅读>>

主题★ 在框选多个图元的时候,先指定一点,然后要等好久命令行才能显示∶指定下一点,为什么会这么慢呢?变慢的原因有以下几种 1.看看是否所选的是“块”或者是‘填充’了的图形? 2.看看状态栏是否打开了“捕捉”? 3.看看是否此CAD文档里的图形太多? 4.计算机的内存是否处理不过来?如果是反应自然就慢了。 解决办法就是根...

继续阅读>>

AutoCAD的ET扩展工具的加载前言君关于CAD的ET扩展工具加载问题上遇到很多不会加载的人,都以为是下载ET安装,其实不然,在安装CAD时只不过大家没有注意到要添加这个ET工具,现在教你如何添加ET扩展工具,我这边以CAD20014版本为例,本经验版本通用正文 首先先打开控制面板 然后打开添加或删除程序,这时会出现窗口 你找到CAD,...

继续阅读>>

主题★ CAD使用过程中难免会误操作将二维图中的坐标系进行旋转,此时再画图看着很别扭, 在二维或三维图中怎么快速将坐标系的XY所在平面置为与当前屏幕平行? 方法就是用命令plan 输入plan并回车后会有如下提示,二维图则直接回车即可,三维图中如果转换过几次坐标系了则ucs和wcs可能会不统一,现在命令行根据需要选择不...

继续阅读>>

主题★ 命令栏对于CAD绘图来说是很重要的,我们可以通过命令栏查看我们操作的命令,同时也可以查看执行命令后下一步要做什么,该怎么进行,所以说命令栏的打开对提高绘图速度是必不可少的。 命令栏窗口显示与隐藏的方法有以下两种: 1、点击菜单栏上的【工具】—【命令行】 2、直接在键盘上按CTRL+9则自动打开(9用字母上...

继续阅读>>

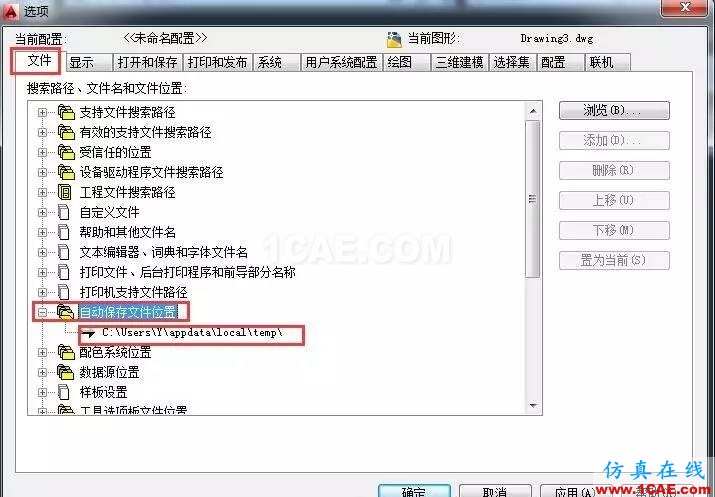

主题★ AutoCAD将自动保存的图形存放到AUTO.SV$或AUTO?.SV$文件中,找到该文件将其改名后缀改为.dwg的图形文件即可在AutoCAD中打开。 一般该文件存放目录通过op打开选项对话框然后查找路径 根据此路径找到相应的文件夹及文件并将.SV$后缀改为.dwg即可★

继续阅读>>

常常有人问到批处理打印的问题,似乎还没有一个较为系统介绍AutoCAD本身的批处理打印功能的。昨天在回答关于批处理打印问题时,正好截了几个批处理打印的图片。所以特把关于批处理打印的问题作一个较为详细的讲解,希望对想用批处理打印的朋友有所帮助。 AutoCAD自身的方法,前提是你得用好布局。因为一个批处理打印对于一...

继续阅读>>

主题★ 在使用CAD的过程中,选择对象时对象少了可以点选对象多了用点选很麻烦,此时用框选还是很方便的,但是有时可能会出现只能一个个选择对象而不能进行窗口选择,这无疑是增大了绘图工作量及效率。那么该如何解决这个问题呢? 其实解决方法很简单,只需要重新修改pickauto命令的值为“1”即可。具体步骤如下: ...

继续阅读>>

AutoCAD 绘制三视图的基本步骤前言君 三视图是观测者从三个不同位置观察同一个空间几何体而画出的图形。 用AutoCAD画三视图有两种方法:一种是用二维的方法来绘制;或者先创建三维模型,然后将模型投射成三视图。今天就为大家介绍第一种方法用二维的方法来绘制。正文 一般来说:视图有六个面,分别是:主视图(前视图),左视图...

继续阅读>>

主题★ 在使用CAD的过程当中,有时候要用到大量坐标的提取,如果单纯的去手动操作会花费大量的时间和精力。在cad中有一些可以批量提取数据的功能,小编今天给大家介绍以下两种提取方法: 方法一:利用数据提取功能 第一:单击工具——数据提取,选择“创建新数据提取”,单击下一步并给文件起个名字,例如“111”---确定 ...

继续阅读>>

主题★ 1.打断,快捷键BR,就是可以把任意一条线段在鼠标选定的任意两点打段,选定的两点之间的线条就直接被删除不见了,被分开的线段形成两条线段。或者两点中第一点在线上另一点在线段的端点外选择则相对于第一点到第二点间的线条全部被删除了,只留下了第一点到未选定的那个端点部分的线条。参考如下图: 2.修剪,快捷键T...

继续阅读>>

使用AutoCAD的人们在工作的情况下,不多不少都会需要用到螺旋线,那么要怎么操作才能绘制出螺旋线呢?具体操作可以看看下面: 打开CAD——输入“HELIX”命令,或者在菜单栏“绘图”中点击“螺旋线”——打开了螺旋线绘制功能后,在绘制窗口空白处点击需要绘制螺旋线的点——输入需要的底面圆半径,或直接移动鼠标 ——...

继续阅读>>

主题★ CAD绘图中如何快速让一条直线可以进行分段标注尺寸? 要想在一条直线上进行分段标注尺寸,那么就要在直接线上有让标注的尺寸界线取点的地方 ,有以下几个解决办法: 1、画直线的时候不要以总长度来画一整根而是以每一个尺寸分别画出一段段首尾相接的直线,外观看起来最后是一根线,但是标注的时候对象捕捉可以捕捉到...

继续阅读>>

主题★ 我们在使用CAD的过程中可能会对界面做一些调整,久而久之,界面调整后看起来就很乱了,或者使用起来不方便了;那么怎么将CAD的界面恢复到刚安装完后的界面状态呢? 下面就来介绍两种恢复CAD界面的方法! 方法一: 1菜单栏选择:工具---选项(或者快捷键op打开选项对话框) 配置---重置 在弹出的窗口...

继续阅读>>

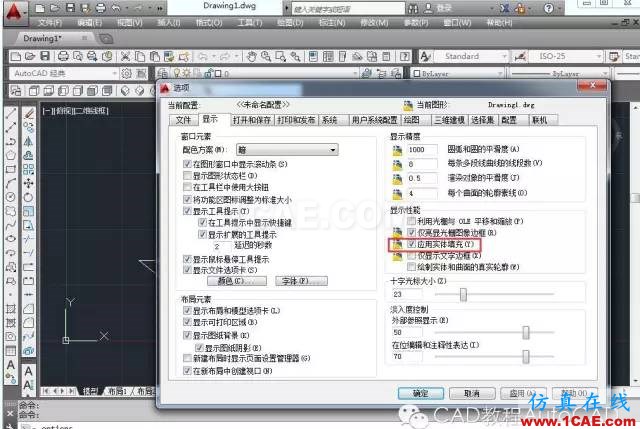

主题★ CAD中图案填充无效时怎么解决? 有的时候填充时会填充不出来,除了系统变量需要考虑外,还需要去OP 选项里检查一下:OP回车或菜单栏工具---选项---显示---应用实体填充(打上勾) ★

继续阅读>>

主题★ 文件损坏后的解决方法有以下两种: 第一:最直接的办法就是菜单栏打开文件---绘图实用程序---修复, 选中你要修复的文件 文件修复过程中会出现下面这个窗口,修复完后另存即可。 第二:以外部块的形式将打不开的图纸插入到另一张图纸中, 如下图以“轴”命名并保存了但是现在打不开了。 如果打不开了就...

继续阅读>>

主题★ 该三视图的立体图答案明晚公布,别忘了关注我们的公众号“ CAD教程AutoCAD”每天都会有惊喜送上哦!★

继续阅读>>

大家在画施工图的过程中,有可能因为操作、设置精度的原因,导致标注的施工图轴线间距末尾不为0.(如图1) 解决这种情况一般来说有两种办法:第一种,最简单粗暴,就是直接双击标注把末尾四舍五入,但这种方法有一个弊端就是,如果需要改动的数据较多,就会使得工作变得繁琐乏味。(如图2) 第二种,就是小编今天着...

继续阅读>>

主题★ 所谓“左手键”就是只用左手使用键盘的左半部敲打命令。主要使用15个字母:Q W E R T A S D F G Z X C V B 及空格键。因为键盘固有的结构,数字小键盘位于键盘的右边,所以在实际绘图中,需要输入尺寸的时候,还是用右手输入方便一些。右手从鼠标挪到数字小键盘,动作幅度也并不大。 将所有快捷键都设置到左手,自然会...

继续阅读>>

用户在使用CAD进行绘图过程中,有时会觉得cad布局空间中的纸张颜色都是白色的,因需要,进行修改纸张颜色的操作。其实这个操作非常简单。下面我们就介绍一下修改纸张颜色的方法。 首先打开CAD命令栏,从中输入系统变量 OPTION,系统就会弹出选项对话框如下图所示。 然后我们点击当中的COLORS按扭,如图,此时就会弹出下...

继续阅读>>

主题★ TAB 键在AutoCAD 捕捉功能中的应用方法如下: 当需要捕捉一个图元上的点时,只要将鼠标靠近某个图元,不断的按TAb 键,这个图元的某些特殊点(如直线的端点、中间点、垂直点、与物体的交点、圆的四分圆点、中心点、切点、垂直点、交点)就回轮换显示出来,选择需要的点左键单击即可以捕中这些点。 注意当鼠标靠近两个...
