representing the profile files in excel is possible... but witha lot of work. Fluent prints the values all behind each other, so umust resort them in excel - and that might be impossible for alarge number of cells. Someone send me a matlab file, that can readthe Fluent profile file, it is attac...

继续阅读>>

fluent:重设系统时间为0的命令是: rpsetvar flow-time 0.0

继续阅读>>

fluent udf:DEFINE_CG_MOTION 宏1: #include "udf.h"#include "mem.h"#include "dynamesh_tools.h" static real v_x = 0.0,v_y=0.0,omega_z=0.0;DEFINE_CG_MOTION(piston,dt,vel,omega,time,dtime){face_t f;cell_t c;realf_glob[ND_ND],m_glob[ND_ND],x_cg[ND_ND],dv_x,dv_y,domega_z;Domain *domain= Get_Do...

继续阅读>>

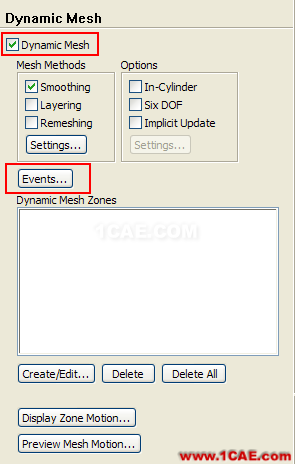

MeshingOptions 包含各种网格划选项的参数Adjacent Zone 包含与局部重网格划或动态铺层相关的相邻域的名字.这个选项只在域类型为Stationary 或Rigid Body进出现CellHeight 指定理想单元的理想高度,只在动态类型为Stationary或RigidBody时出现.Methods 包含指定网格更新方法的选项和通过域要素控制域.这些选项和参数将覆...

继续阅读>>

在运行fluent时,导入case后,检查完grid,在显示grid时,总是出现这样的错误Error message from graphics function Update_Display:Unable to Set OpenGL Rendering ContextError: FLUENT received a fatal signal (SEGMENTATIONVIOLATION).Error Object: () 解决办法:右键单击快捷方式,把目标由x:\fluent.inc\ntbin\ntx8...

继续阅读>>

1. Check whether the static (gauge) pressure value at theoutlet boundary is set up correctly.2. If the solution is not initialized with the appropriate flow variables, the *reverse* flow may occur at the starting. However, thereare chances that the *reverse* flow will stopafter a few iterations o...

继续阅读>>

1. If you are modeling incompressibleflow, the pressure drop will be the quantity of interest and notthe actual pressure value.2. Fluent will fix the pressure at a particular location based oneither the value at a pressure boundary or the location specifiedin Operating condition panel. Hence, it ...

继续阅读>>

courantnumber实际上是指时间步长和空间步长的相对关系,系统自动减小courant数,这种情况一般出现在存在尖锐外形的计算域,当局部的流速过大或者压差过大时出错,把局部的网格加密再试一下。在fluent中,用courantnumber来调节计算的稳定性与收敛性。一般来说,随着courantnumber的从小到大的变化,收敛速度逐渐加快,但是稳...

继续阅读>>

FLUENT中可以调用函数Compute_Force_And_Moment()进行力和力矩的计算。该函数的声明位于f_wall.h头文件内。没有任何对该函数的官方什么。 该函数的描述: Compute_Force_And_Moment (d,t, x_cg, f_body, m_body, TRUE) fluent软件中一个内部函数,主要是用以计算三维物体的受力。其中t指向所要求解的物体边界,x_cg是物体...

继续阅读>>

翻译自《ANSYS FLUENT TheoryGuide》 1、Area 用于计算指定表面的面积。实际上是对指定表面的网格面面积求和。网格面可以是三角形或四边形。 2、Integral 表面积分是对网格面积与选定变量的点积求和,这些变量可以是密度或压力 3、Area-weightedAverage 计算物理量的面积积分:所有网格面上的物理量与对应网格面...

继续阅读>>

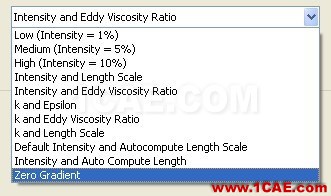

在FLUENT 中选择特征长度L或湍流长度尺度l的方法如下:1)对于充分发展的内流,可以用Intensity and HydraulicDiameter(湍流强度与水力直径)方法定义湍流,其中湍流特征长度就是HydraulicDiameter(水力直径)HD。2)对于导向叶片或分流板下游的流场,可以用Intensity and HydraulicDiameter(湍流强度与水力直径)定义湍流,并在Hyd...

继续阅读>>

首先说一下CFD的基本思想:把原来在时间域及空间域上连续的物理量的场,如速度场,压力场等,用一系列有限个离散点上的变量值的集合来代替,通过一定的原则和方式建立起关于这些离散点上场变量之间关系的代数方程组,然后求解代数方程组获得场变量的近似值。 然后,我们再讨论下这些题目。 离散化的目的:我们知道描述流体流动...

继续阅读>>

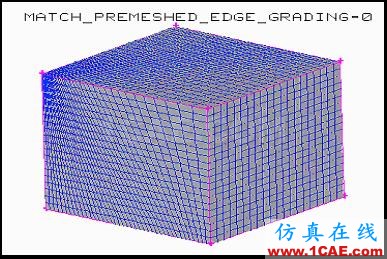

gambit中的default参数作者:cfd咨询 前几日身体抱恙,近日好转,特以此文宣告俺的强势复出!!! Gambit对于实体生成和网格生成提供了非常重要的工具,只是对于大多数情况,我们都不需要修改这些默认的参数,但是对于某些特定的几何体及其网格,如果要得到最佳的结果是有必要修改gambit的默认参数的。 1、 背景颜色 ...

继续阅读>>

湍流动能(k) 是湍流速度涨落方差与流体质量乘积的1/2。有分量湍流动能和湍流总动能之分。湍流总动能随时间的变化体现湍流动能的净收支,是衡量湍流发展或衰退的指标。湍流扩散方差与分量湍流能量呈正比,是衡量湍流混合能力的重要指标。 湍流强度(I) 简称湍流度或湍强,是湍流强度涨落标准差和平均速度的比值,是衡量湍...

继续阅读>>

30 FLUENT运行过程中,出现残差曲线震荡是怎么回事?如何解决残差震荡的问题?残差震荡对计算收敛性和计算结果有什么影响? 一. 残差波动的主要原因:1、高精度格式;2、网格太粗;3、网格质量差;4、流场本身边界复杂,流动复杂;5、模型的不恰当使用。 二.问:在进行稳态计算时候,开始残差线是一直下降的,可是到后来各种残差线...

继续阅读>>

等值线是在所指定的表面上通过若干个点的连线,在这条线上的变量(如压力)为定值。在二维或三维空间上,将横坐标取为空间长度或时间历程,将纵坐标取为某一物理量,然后用光滑曲线获取面在坐标系内绘制出某一物理量沿空间或时间的变化情况。等值线图是在物理区域上由同一变量的多条等值线组成的图形,即用不同颜色的线条表...

继续阅读>>

FLUENT中提供了6DOF模型,用于计算刚体在流体域空间的运动行为。该模型除了可以计算刚体模型的平移旋转等运动规律之外,还可以实时计算刚体模型的受力、加速度以及速度。配合FLUENT强大的动网格能力,利用6DOF模型能够模拟真实世界中的诸多现象。本例采用6DOF模型,配合VOF多相流模型,计算木制小球自空气中坠入水中的过...

继续阅读>>

FLUENT的边界类型大致可分为以下几种类型: 连通型边界:连通多个区域,如Interface 阻塞型边界:流体不允许穿越此类边界,如壁面wall 出入口边界:如进出口边界 在实际计算过程中可能会存在这样一种情况:在某些时候,边界为出入边界,而在一些时间段,该边界类型变为wall。比较典型的情况如往复泵。...

继续阅读>>

利用CFD软件解决动网格问题,通常可分为以下两类: (1)主动型动网格 主动型动网格问题通常指的是边界运动规律及运动状态已知,通常可由软件使用者通过函数或程序进行描述。在程序计算过程中,求解器调用边界运动轨迹描述程序实现边界运动。这类动网格例子很多,如各类泵、风扇等。 (2)被动型动网格 还有一类动网...

继续阅读>>

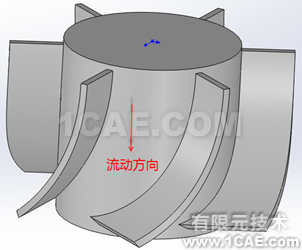

对于被动型动网格计算问题,可以采用6DOF动网格模型解决。利用该模型时,需要确定计算模型中运动部件的质量、三方向转动惯量及惯性矩、重心坐标。因此在几何模型创建过程中,尽量使这些值容易获取(比如将重心位置放置在坐标原点),当然这不是必须的,在CAD建模软件中都包含了这些物理量的查询。 图 1旋转体几何 如图1所示...

继续阅读>>

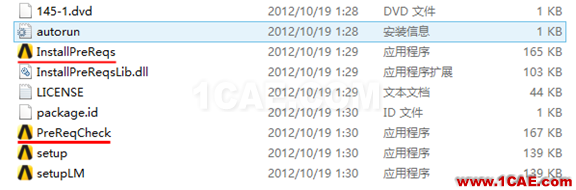

关于ANSYS的安装,不同的人总是有不同的问题。我不明白为什么会有那么多的问题。不过我个人感觉ANSYS12之后的版本,安装起来还是相当方便的。下面描述一下在win8下安装ANSYS14.5的问题。 选择WIN8的理由:WIN8安装要比WIN7复杂一点,主要是解决.net 3.5的问题。其他过程完全一样。 选择ANSYS 14.5的理由:14.5是当前最新版本...

继续阅读>>

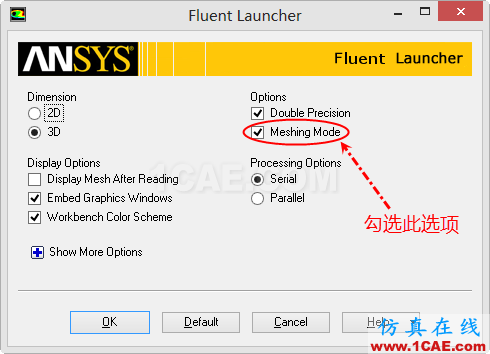

FLUENT14.5中增加了网格模式,从该版本开始,FLUENT可以说是一个完整的集前处理、求解器、后处理于一身的完整的流体计算软件。下面简要的描述该模式的界面及操作方法。 1、新版本FLUENT启动界面 如图1所示为新版本FLUENT启动界面,可以看到界面上多出一个选项MeshingMode,勾选此选项即可进入Meshing模式。设置启动选项完...

继续阅读>>

本文以一个简单的实例阐述在FLUENT14.5中导入几何文件进行网格划分计算的过程。 1、以Meshing模式打开fluent 打开fluent14.5,在启动界面上选择Meshing Mode选项。如图1所示。 图 1 2、导入几何文件 Fluent图形界面中选择菜单【File】>【Import】>【CAD】,打开几何文件输入对话框。如图2所示。在File后的浏览按...

继续阅读>>

1、fluent迭代计算时出现 Warning: License server connection lost. Error: Connection to the license server hasbeen lost. FLUENT will not continue until the licenseconnection is restored. Error Object: () 解决方法:

继续阅读>>

边界条件的分类 (1) 流体进出口条件:压强入口、速度入口、质量入口、吸气风扇、入口通风、压强出口、压强远场、出口流动、出口通风和排气风扇。 (2) 壁面条件:固壁条件、对称轴条件和周期性边界条件。 (3) 内部单元分区:流体分区和固体分区。 (4) 内面边界条件:风扇、散热器、多孔介质阶跃。 Fluent的入口和出...

继续阅读>>

求解控制参数设定 1、选择压强-速度关联算法 在使用分离求解器时,通常可以选择三种压强-速度关联形式,即SIMPLE、SIMPLEC和PISO。SIMPLE和SIMPLEC通常用于定常流计算,PISO用于非定常流计算,但是在网格畸变很大时也可以使用PISO格式。 Fluent默认的格式为SIMPLE格式。但是因为SIMPLEC稳定性较好,在计算当中可以将亚松...

继续阅读>>

导热是3种热量传递方式(导热、对流、辐射)中的一种 工程中的导热问题包括两种情:稳态导热、非稳态导热 利用Fluent软件来求解导热问题非常简单,因为导热问题只有热量的传递而没有流体的流动,只对温度场求解即可。求解导热问题首先要建立物理模型,其关键是边界条件的选择和设置,边界条件可归纳为以下三类: ...

继续阅读>>

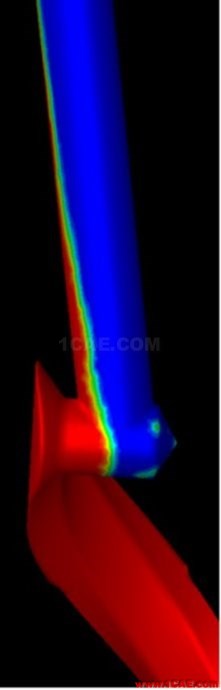

多相流问题后处理中很容易显示相界面在某些面上的形态,如图1所示。其实利用ISO-Clip功能还可以显示某一相在整个流域中的分布情况,如图2、图3。 图 1 图 2 图 3 具体操作方法如下: 一. 用ISO-Clip功能将需要显示的相所处的网格标记出来 1.沿菜单栏Surface-->ISO-Clip(图4)打开ISO-Clip窗口(图5) 图...

继续阅读>>

采用tecplot软件批处理数据的步骤: 1)建立宏 file/macro/record,这样宏就开始了录制过程。以后在tecplot中的任何动作都将被记录到宏文件中,为了节约正式动画制作的时间,最好事先摸索好初始图片需要修改的内容,正式开始录制时只进行必要的修改动作。 2)读入一个case&data数据(import/fluentcase&data),此时读...

继续阅读>>
