搜索DynaForm再进行翻边等计算的时候,如果不注意参数的设置,经常会出现所谓的动力效应问题,表面现象就是本来翻边的边应该是直的,但是实际的解决是弯曲或者扭曲了;出现这些问题是在计算时,软件人为的调快了冲压的速度以加快计算的速度,如果是拉延计算问题不是很大,单是再做一些折弯或者翻边时,反而经常容易出现问题,如下图:...
作者: 分类：Dynaform 2016-11-16
DynaForm再进行翻边等计算的时候,如果不注意参数的设置,经常会出现所谓的动力效应问题,表面现象就是本来翻边的边应该是直的,但是实际的解决是弯曲或者扭曲了;出现这些问题是在计算时,软件人为的调快了冲压的速度以加快计算的速度,如果是拉延计算问题不是很大,单是再做一些折弯或者翻边时,反而经常容易出现问题,如下图:...
作者: 分类：Dynaform 2016-11-16
DynaForm使用LS-Dyna进行求解,现在的计算机大部分都是多核或者多CPU的了,所以有效利用多核(多CPU)进行计算,能够大幅度的提高计算效率,如单核假如需要1小时,多核一般半个多小时就计算完了;下面详细的讲述如何开启多核&多CPU运算: 1:首先需要有能够支持进行多核(多CPU)计算的LS-DYNA求解器; LS-DYNA求解器每个大版本...
作者: 分类：Dynaform 2016-11-16
DynaForm5.9终于发布了。等了很长时间了,AUTOFORM 和PAM-STAMP都已经发布了新版本,本来据说是2012年10月份发布了,结果一直拖延到了2013年的1月份;
作者: 分类：Dynaform 2016-11-16
对于厚料或者在厚度方向上有明显的变形或者厚度方向有接触的分析,使用壳单元是不合适的,有时连结果都不来,所以使用实体单元是有必要的。 下图的这个产品,如果使用壳单元进行分析,那么边缘厚度方向上的变形时反应不出来的。。 此模拟使用DynaForm5.9.1作为前处理,求解器使用LS971_R7.0.1 板材实体网格...
作者: 分类：Dynaform 2016-11-16
关键字:Eta/DYNAFORM DYNAFORM的应用领域 DYNAFORM与板材 摘要: 冲压成形是一种历史悠久的金属加工工艺,随着工业水平的不断进步,冲压技术和设备日益完善,目前日本已经制造出3000吨甚至更高的重型级冲压机,用于大型冲压件的加工。目前,比如在汽车、航空、模具等行业冲压加工中仍然占据着重要地位。众所周知,汽车的大部...
作者: 分类：Dynaform 2016-11-16
在DY中进行回弹分析一般有两种算法,第一种方法被称为“DYNAIN”方法;第二种方法被称为“SEAMLESS”。 (1)“DYNAIN”方法 一般分为两个步骤,首先在零件的成形阶段用有限元显式算法进行求解,得到产品的成形结果,然后把计算的结果(DYNAIN文件)导入到软件中(即重新建一个数据库进行导入),设置回弹模型(即进行材料的重新定...
作者: 分类：Dynaform 2016-11-16
对于此种情况一般要注意以下几点: (1)在求解时,是否勾选了“dynain output” 选项; (2)求解时,内存设置的是否足够大,一般要在256以上,不过对于大型的模型,这个内存还不够大。最好设置成1024。 (3)成形求解时是否真得求解完成了。注意这一点可以从后处理中看出来,在后处理过程中进行单帧查看,如果出现某一帧上的模型突...
作者: 分类：Dynaform 2016-11-16
最近有个朋友问DynaForm如何设置刺破刀的问题,我本不喜欢讲具体的操作,但是这位朋友是第一个在我博客上留言的朋友。我就讲一下。 下面的操作在DF5.7进行,其他版本变化也不大 首先,先建立一个new simulation, process type 选择trimming,点确定进入模拟设置,这里我只讲process,如下图1 图1 DF5.7 的修边设置界面 写...
作者: 分类：Dynaform 2016-11-16
(1)进行成形操作,得到板料成形后的dynain文件; (2)新建一数据库,然后“导入”成形操作生成的dynain文件; (3)Setup---Sprign Back 进行坯料的设置,注意:这里的设置内容应与成形时的一致。 (4)进行约束点的设置,此步在Quick Setup/Sprign Back对话框中的constraint 下设置。(一般约束点选三个,如设置了对称,那就在对称面...
作者: 分类：Dynaform 2016-11-16
以下内容是我收集的对Dynaform材料参数的详细说明,希望对大家有所帮助。 18#材料模型:(幂指数塑性材料模型) 没有考虑材料的厚向异性,只在一些简单的各向同性材料中应用。 MASS DENSITY——质量密度; YOUNG MODULUS——杨氏模量; POISSONS RATIO——泊松比; STRENGTH COEFF(K)——强度系数; HARDENING EXPONENT(N)——...
作者: 分类：Dynaform 2016-11-16
这是在一个论坛上看到的,感觉还不错,特别适合于初学者,故在此与大家共同分享。 DYANFORM分析过程介绍一、 导入几何或网格模型FILE----IMPORT二、 修改零件名称PARTS----EDIT三、 划分曲面网格对于坯料:TOOLS----BLANK GENERATOR对于工具:PREPROCESS----ELEMENT四、 检查网格PREPROCESS----MODEL CHECK五、 创建不...
作者: 分类：Dynaform 2016-11-15
DynaForm5.7.3 和5.8 等版本的回弹补偿的曲面映射有些问题,造成曲面映射失败;如官方自带的回弹补偿的例子,结果可能是下面这样; 而正常的结果如下: 解决办法: 方法1:使用DynaForm5.7版本,经验证这个版本没有问题,可以正常映射; 方法2: 使用PANELSHOP软件进行映射
作者: 分类：Dynaform 2016-11-15
这个模块在5.8中做了很大的增强,基本都是自动化的了,输入基本的条件后,点创建即可进行模拟 在上面的红色区域(白色是垂直于平面的角度,为0时,为平面内弯管)输入相应的数值,软件会自动建立模型; (如果工艺比较复杂,也可以用导入的方式,进行工艺的设置) ? 图中的S代表弯曲后的预留直壁段,R代表弯曲半径,B代表弯曲的角度...
作者: 分类：Dynaform 2016-11-15
DynaFomr5.8.1由 32位和64位2个版本,其中32位版本的求解器也含有64位版本的LS-DYNA,所有安装文件,32位要大很多;目前来说,ETA还没有严格限制软件与操作系统对应的版本,也就是说32位版本的DynaForm可以同时运行在32位和64位操作系统上;与5.7.X以前的相比,5.8以后的版本有了比较大的变革,下面就BSE(坯料工程)及冲压模块...
作者: 分类：Dynaform 2016-11-15
在dynaform中,当使用接触偏置时,偏置的方向和工具的单元法向相关,一般在dynaform的接触偏置设置中是(-2.2×t),其中,t为板料厚度,负号表示偏置的方向和工具单元法向相反,至于为什么是2.2而不是1.1,这和dyna的接触算法有关,实际在计算是是按1.1t处理的,这方面的资料我以前看到过,但是暂时找不到了,等找到了再补上来。 另...
作者: 分类：Dynaform 2016-11-15
DynaForm中经常要调整网格方向,估计很多人都知道,但是为什么要调整,大家就不一定知道了,为啥呢。这要从lsdyna的接触算法说起,因为DynaForm是以lsdyna为求解器,冲压成型中用的接触算法为*CONTACT_FORMING_ONE_WAY_SURFACE_TO_SURFACE,这种接触算法基于自动双面接触算法,并不需要所有part的网格法向一致,而且允许统一part...
作者: 分类：Dynaform 2016-11-15

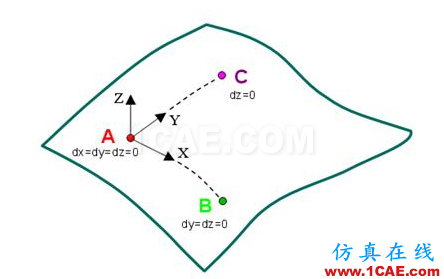

在DynaForm中进行回弹分析,一般需要约束节点,即使没有手工约束,程序也会自动约束。这里讲一下约束的方法。 第一点A点,约束了整个板料的刚体位移,一般在回弹量为零的地方选择。 第二点B点位于A点的X方向,约束Y、Z方向的平动,同时相对于A点也消除了沿Y、Z的转动。 第三点C点位于A点的Y方向,约束Z方向的平动,同时也排...
作者: 分类：Dynaform 2016-11-15
*MAT_36(*MAT_36-PARAMETER_BARLAT) 3参数Barlat材料模型用于在平面应力状态下的各向异性弹塑性材料,既考虑了材料的厚向异性对屈服面的影响,以可以考虑板料平面内的各项异性对屈服面的影响,因此,该模型更能反映各向异性对冲压成形的影响。事实上,该模型是针对薄金属成形分析(包括冲压成形)而提出的,使用该材料模型不...
作者: 分类：Dynaform 2016-11-15
初学Dynaform,很多人总是纠结于坯料单元应该选择什么样的尺寸。选择的单元尺寸越小,单元的数量也越多,计算结果也会相应的精确些,当然计算时间也会大大增加。但是并不是单元数量越多,结果就越精确。 (注:图片取自博客http://htbbzzg.blog.163.com/) 如上图1,曲线1表示随着单元数量的增加精度的变化,曲线2表示随着单元...
作者: 分类：Dynaform 2016-11-15
Dyanform中有几种单元划分方式,分别是tool mesh,part mesh , triangle mesh,另外还有坯料单元画法。 图1 tool mesh 图2 part mesh 图3 triangle mesh 现在分别讲一下这几种单元划分方式的区别和用法。 1,Tool Mesh,是工具单元的划分方法,起特点是三角形和四边形混用,曲...
作者: 分类：Dynaform 2016-11-15
先对入门者普及一点概念,回弹分析一般是要在成形分析和修边分析之后进行的,因为回弹分析其实就是计算板料在成形和切边之后的内应力释放。不进行前面两个分析,也就没什么应力可以释放,回弹也就无从谈起了。所以,成形分析和切边分析对回弹分析的精度有着重要的影响。 影响回弹的因素有很多,如材料性质、板料厚度、凸凹...
作者: 分类：Dynaform 2016-11-15
注:本文根据印雄飞《板料成形数值模拟中计算时间的控制》改写 Dynaform软件使用Lsdyna作为求解器,lsdyna是典型的动力显式求解器(当然现在也可以进行隐式计算,但是板料的成形过程还是显式算法),对同一个算例,在dynaform中能够决定计算时间的因素主要是三个,1单元大小,2,最小时间步,3,工具速度。这里我们讲一下后两个因素...
作者: 分类：Dynaform 2016-11-15
Keller公式 式中 FLD0-----平面应变路径下的较大主应变值 e1、e2 ———工程主应变和工程次应变 t——板料厚度(mm) Dynaform中的Keller公式
作者: 分类：Dynaform 2016-11-15
* *CONTACT_DRAWBEAD_ID $ CID CONTACT INTERFACE TITLE 10001 DrawBead_1 $ SSID MSID SSTYP MSTYP SBOXID MBOXID SPR MPR 1 1 4 2 0 0 0 $ FS FD DC VC VDC PENCHK BT DT 0.1 0.0 0.0 0.0 0.0 0 0.0 1E+20 $ SFS S...
作者: 分类：Dynaform 2016-10-25
数控转塔冲床(Numerical Control Turret Punch Press,英文缩写NCT)是数控机床的一个重要类别,主要由控制系统、主传动系统、送料系统、转盘、模具及外围编程软件等部分组成,是一种集机、电、液、气于一体化,能够在板材上进行冲裁及其他成形加工的高速精密柔性加工设备,如图1所示。数控转塔冲床作为金属板材加工领域中的...
作者: 分类：Dynaform 2016-10-25
图1 开始界面 一.Dynaform简介 Dynaform软件是美国ETA公司和LSTC公司联合开发的、用于板料成形数值模拟的专用软件,是LS-DYNA求解器与ETA/FEMB前后处理器的完美结合,是当今流行的板料成形与模具设计的CAE工具之一。 Dynaform软件基于有限元方法建立,被用于模拟钣金成形工艺。 Dynaform软件包含BSE、DFE、Formabi...
作者: 分类：Dynaform 2016-10-04
随着中国成为世界上第二大汽车生产国,对汽车模具行业进一步发展提出了新的挑战。整车中约60%~70%零部件属于冲压成形件,如驾驶室、车身、发动机和底盘的表面零部件,为提高成形效率保证成品率,对冲压工艺设计提出了更高要求。传统工艺设计方法采用“试错法”,该种方法容易造成巨大的资源浪费,较长的设计周...
作者: 分类：Dynaform 2016-10-04
Dynaform其实就在生活中——无处不在的CAE分析 第一部分是作为进入有限元法内容前的准备,讲述了在设计时CAE所处的地位,考虑的方法,在设计时怎样来利用CAE,以及讲述了它的历史背景和有关的预备知识。对于立即想进入有限元法的读者可以跳过这一章,但是建议你不妨以后回过头来再把这一章读一读。被认为像黑匣子(BLACK BOX...
作者: 分类：Dynaform 2016-10-04
DYNAFORM V5.9.3 Release Notes 主要功能改进在板料成形中新增了自动迭代回弹补偿功能。在板料成形中新增了一个支持变厚板(Tailor Rolled Blank)的功能。在板料成形的成形工序中新增了一个切缝(Lancing)功能。 新增了裁剪实体单元的功能。在自动设置(AutoSetup) 中添加了工艺模板,可用于板料成形的特殊实例。板料/修...
作者: 分类：Dynaform 2016-08-26
NUMISHEET是每隔3年的一次的冲压仿真的盛会,2014年是最近的一期,此次大会有4个测试案例,这次选择相对比较简单的第四个案例做一个完整的冲压仿真案例说明,本案例包括以下内容: 测试题目的要求解读; 建模; 网格划分; 新建材料(2种); 工艺条件设置; 控制参数设置、 分析结果后处理(剖面线的生成与输出,设备吨位预测) 基本...
