从ansys结果文件导出数据的一个方法 以输出结点10数据为例来说明一下,采用的是命令流的工形式: /post26 file,wt,rst ! 指明从哪一个结果文件中读取数据 nsol,2,10,u,z ! 结点10的z方向的位移输出 deriv,3,2,1,,v10 ! 结点10的z方向的速度 *dim,d,,n,3 ! 定义数组n需要给出具体的数值 vget,d(1,1),1 ! 存储时间向量 vge...

继续阅读>>

!第一步 总体模型建模及其分析求解FINISH/CLEAR,START/FILNAM,FULL-MODEL/TITLE,FULL,MODEL,SOLUTION /PREP7ET,1,SHELL63R,1,0.02 MP,EX,1,2E11MP,PRXY,1,0.3 RECTNG,0,1,0,0.1,CYL4,0.5,0.05,0.02ASBA,1,2 AATT,1,1,1,0,ESIZE,0.03,0,MSHAPE,0,2DMSHKEY,0AMESH,ALLFINISH /SOLUANTYPE,0LSEL,S,LOC,X,0DL,ALL,,ALL, LSEL...

继续阅读>>

ansys荷载工况组合 对单层或二层框架进行弹性分析,需要考虑四种荷载 恒荷载,活荷载,风荷载和吊车荷载 1,几何模型(beam3和beam54)建立后,定义所需的element table,主要包括杆端力和最大应力,最小应力等。 然后保存数据库。分别施加四种荷载的标准值(不乘分项系数),并分别存成四个load step file。 2,使用solution->fro...

继续阅读>>

antype,0!定义分析类型为静力分析(默认)OUTRES,ALL,all!输出所有子步的结果AUTOTS,off!关闭自动时间步长和二分法,以便每个子步所加的荷载一样 time,20!加载0-20tallsnsel,s,loc,z,-587.5!实际应为589.1 差1.6mmnsel,r,loc,y,267.1nsel,r,loc,x,950f,all,fy,-100000allsnsel,s,loc,z,887.40!实际应为860.9 差26.5mmnsel,r...

继续阅读>>

由于工作需要,所以最近开始使用ANSYS Workbench,感觉ANSYS Workbench和经典ANSYS还是有一定差别的。要是一般的使用,基本上可以说两者的区别是“专业相机”和“傻瓜相机”的区别,但如果你是一个软件开发人员,那区别就大了。Workbench 界面比较友好,适合工程设计人员使用;ANSYS Classic 适合专业FEA人员使用。 ANSYS Workb...

继续阅读>>

1、非线性分析 (1)牛顿-拉普森选项(NROPT) 仅在非线性分析中使用这个选项,。这个选项制定在求解期间每隔多长时间修正一次正切矩阵。可以指定下列值中的一个: ? 程序选择(NROPT,AUTO)。程序根据模型中存在的非线性种类自动选用这些选项中的一个。在需要时牛顿-拉普森方法将自动激活自适应下降。 ? 完全牛顿-拉普...

继续阅读>>

对于叠层状符合材料壳,可以采用shell181,shell91或shell99来模拟,通常推荐使用she ll181,因为这个单元提供了最强的材料模型、非线性以及求解技术支持能力,而且可以方 便地进行截面偏置或定义厚度函数。厚度函数可以指定随坐标变化的壳厚度,来模拟变厚 度壳。但对于shell181单元来说,厚度函数只用来控制壳的总厚度,并不...

继续阅读>>

耦合及约束方程讲座 一、耦合   当需要迫使两个或多个自由度取得相同(但未知)值,可以将这些自由度耦合在一起。耦合自由度集包含一个主自由度和一个或多个其它自由度。 典型的耦合自由度应用包括: · 模型部分包含对称; · 在两重复节点间形成销钉、铰链、万向节和滑动连接; · 迫使模型的一部分表现为刚体。 如何...

继续阅读>>

ansys中可以用*get命令获取信息。如: *get,xx,node,i,loc,x 可以获取第i个节点的x坐标,即把第i个节点的x坐标赋给xx. 通过内嵌函数,我们可以很方便的实现上述过程: xx=nx(i), nx(i)就是ansys的一个内嵌函数。 下面我把ansys所有的内嵌函数都列举出来供各位师兄师姐们参考: 1. distnd( i,j) — I,j 两点的距离 2. node(x,y...

继续阅读>>

有关实体状态的取值函数 NSEL(N)ESEL(E)KSEL(K)LSEL(L)ASEL(A)VSEL(V)表示某个实体状态,其返回值-1,没有选中,0,没有定义,1,被选中 有关下一个被选实体的取值函数 NDNEXT(N)ELNEXT(E)KPNEXT(K)LSNEXT(L)ARNEXT(A)VLNEXT(V)表示编号大于N,E,K,L,A,V的下一个被选实体 有关实体位置的取值函数 CENTRX(E)CENTRY(E)CENTRZ(E)...

继续阅读>>

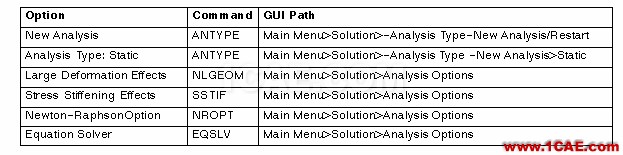

1、进入ANSYS求解器 命令:/Solution GUI:Main Menu>Solution 2、定义分析类型及分析选项。 分析类型和分析选项在第一个载荷步后(也就是,在你发出你的第一个SOLVL命令之后)不能被改变。ANSYS提供这些选项用于静态分析。 表1─1 分析类型和分析选项 这些选项中的每一个都将在下面详细地解释。 选项:新的分析〔ANTYPE...

继续阅读>>

了解程序的运作方式和结构的表现行为 如果你以前没有使用过某一种特别的非线性特性,在将它用于大的,复杂的模型前,构造一个非常简单的 模型(也就是,仅包含少量单元),以及确保你理解了如何处理这种特性。 通过首先分析一个简化模型,以便使你对结构的特性有一个初步了解。对于非线性静态模型,一个初步的 线性静态分析可以...

继续阅读>>

有限元分析把结构分解成离散的单元,然后组合这些单元解得到最终的结果,它本质上是一种常用的近似技术。其结果的精度取决于单元的尺寸和分布,粗的网格往往其结果偏小,甚至比实际结果低20%到40%。所以必须保证单元足够小、考虑模型更多细节,以得到较好的结果。 由于粗的网格得到的结果是非保守的,因此我们要认真查看结果...

继续阅读>>

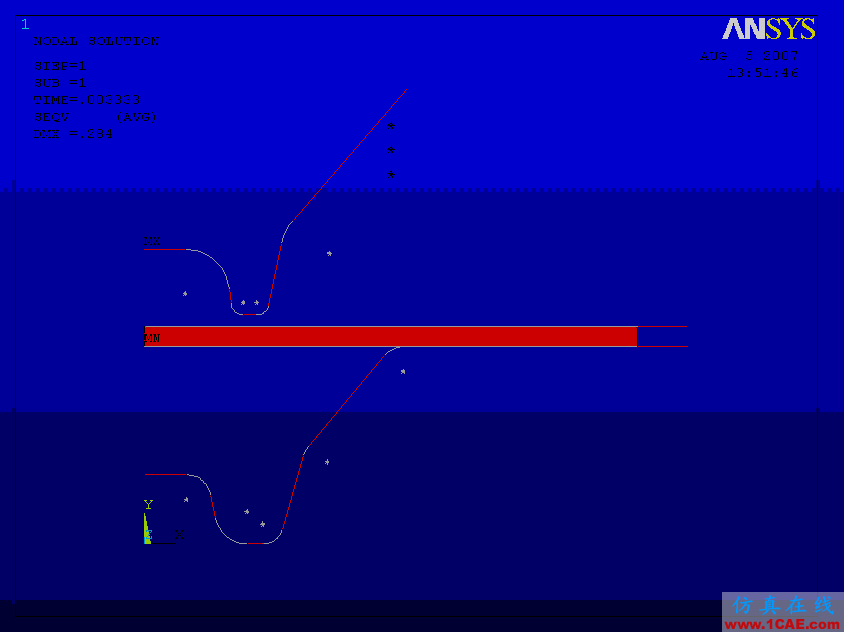

ANSYS环境下全参数化建模分析,通过调整上下模参数使成型过程中不出现空隙.分三工步:上模快速下降,板料接触下模后缓慢压延,拔模回弹. !!!!!!!!!板的冲压仿真FINISH/CLEAR*AFUN,DEG X0=0Y0=0Z0=0 HBL=8HXBL1=7.5HXBL2=7.5HYBL1=7.5HYBL2=7 XBL1=25XBL2=40YBL1=28YBL2=80 CE0=0.2 X1=XBL1X101=X1+6X201...

继续阅读>>

*SET,r1,59.2*SET,r2,280 *SET,r3,50 *SET,ex,4 *SET,alpha1,47.74 *SET,alpha2,42.37*SET,sp,10 *SET,b,151.9*SET,h,110.4*SET,loc1x,-148.5 *SET,loc1y,-167.4 *SET,loc2x,0*SET,loc2y,-4*SET,loc3x,95.3067*SET,loc3y,54.9922 *SET,deltax1,5*SET,circum,390.07*SET,thin1,11.5*SET,dia1,130*SET,r1out,dia1/2*SET,r1...

继续阅读>>

log文件整理心得 1.要注意时间,因为每次做的东西都会跟在log文件后面,所以要根据时间取舍,不是所有的log文件中的内容就有用的,一开始我建议从新建一个文件开始。 2.最好每做一步看一下log文件,可以知道自己的操作对应哪些命令 3.有些关于存盘、显示视角等命令可以删除。 4.选取实体时往往会产生很多命令,可以简化。 5....

继续阅读>>

1求解器分类 1.1直接求解器:稀疏矩阵求解器,波前求解器1.2迭代求解器:预条件求解器(PCG),雅可比共轭梯度求解器(JCG),非完全共轭梯度求解器(ICCG)1.3特殊求解器(需要并行license PPFA):AMG,DPSRSE,DPCG,DJCG…… 2求解器介绍 2.1直接求解器 2.1.1稀疏矩阵求解器(Sparse Director Solver)稀疏求解法是使用消元为基础的直...

继续阅读>>

/clear RADIUS_INNER = 10 RADIUS_OUTER = 30 LOAD_OMEGA = 100 /auto /triad,lbot /pnum,type,1 /num,1 /prep7 et,1,63 r,1,0.1 mp,ex ,1,10e6 mp,nuxy,1,0.3 mp,dens,1,0.1/386.1 et,2,184 keyopt,2,1,1 pcirc,RADIUS_OUTER,RADIUS_INNER,0,90 pcirc,RADIUS_OUTER,RADIUS_INNER,90,180 pcirc,RADIUS_OUTER,RADIUS_I...

继续阅读>>

序列求解——是一种将隐式(ANSYS)和显式(ANSYS/LS-DYNA)求解方法综合使用的分析技术。在需要序列求解的问题中,为了获得最后的结果,显式分析的结果被输入模型中(或相反)。 进行序列求解原因:有些工程问题过程十分复杂,包括动态和静态两个阶段(如:压力容器在跌落测试之前的初始环向应力或金属成形之后的线性回弹)。显式...

继续阅读>>

/prep7et,1,45mp,ex,1,2e11mp,nuxy,1,0.3!cylind,0.89,0.8,0,-1.7125,90,270,wpoff,0,0,-1.7125wprot,0,90, cylind,0.47/2,0.37/2,-1.5,0,90,180,vovlap,allvsel,s,loc,x,-0.11,0vdel,all,,,1vsel,s,loc,y,0.3,0.5vdel,all,,,1vsel,s,loc,y,-0.3,0.3vsbw,allafillt,21,11,0.1al,33,50,5al,37,53,7alls,allva,15,13,25,24,...

继续阅读>>

/clearfinish/filname,bybx1=83.29x2=84.42x3=260r=56h=8r1=64r2=82degree=8width=682length=1000vel_p=-18800vtime0=0vtime1=2vuprotate0=-vel_p/r1vuprotate1=vuprotate0vdownrotate0=vel_p/r2vdownrotate1=vdownrotate0 /PREP7 ET,1,SHELL163 ET,2,SHELL163 ET,3,SHELL163 R, 1, 6/6, 4, hR,2,6/6, 4,0.01R,3,6/...

继续阅读>>

一根半径为0.1m长度为10m的圆柱杆直立在地面上,下端完全固定,现在记录有0~10s之间每隔1s时候上部端点的水平作用力大小 ,并按时间已经记录在数据文件ftop.dat中。计算圆柱杆的动态响应,提取顶点在激励方向上水平位移并存入数据文件utop.dat 中。 首先创建ftop.dat文件并存放在ansys的当前目录下,其包含的数据内容如下:(...

继续阅读>>

/clear,nostart/prep7et,1,42mp,prxy,1,0.3mp,ex,1,1e8rect,0,10,0,0.5aesize,1,0.1amesh,1 /SOL DL,4, ,ALL, time,1DL,2, ,UY,2DL,2, ,UX,0.2 TIME,1 NLGEOM,1NSUBST,200,200,10 OUTRES,ALL,ALL solve !!!!! 2 !!!!!!fini/clear,nostart/prep7et,1,42mp,prxy,1,0.3mp,ex,1,1e8rect,0,10,0,0.5aesize,1,0.1amesh,1 /SOLfc...

继续阅读>>

参数化建模遵循的规律和一般步骤1.首先初始化ANSYS系统,一般执行FINISH,/CLEAR,/FILNAME和/TITLE等命令清除内存,开始新的分析,指定文件名和标题2.定义参数并赋值。这是参数化建立几何模型的关键步骤,一般在进入前处理器之前把需要的几何尺寸参数全部都定义好,这样便于管理和修改参数赋值,不会导致混乱。不要根据需要在...

继续阅读>>

在实际工作中,经常需要在结构表面上施加压力,并且压力不是均匀分别得,而是随结构表面位置变化而分布。如果在实体结构表面施加不均匀分布压力,需要在实体表面先覆盖一层表面效应单元SURF153或者SURF154,然后在表面效应单元上施加这种压力,此时与在壳体上施加载荷一样进行处理。 eg:在一个长度和宽度为10m,厚度为0.1m壳...

继续阅读>>

实际中,某些板壳结构中存在厚度不均匀的壳体,必须利用实常数定义壳的厚度,如果厚度按照某种规律进行变化,这就意味着每个壳单元必须采用一个独立的实常数,并且每个壳单元的各节点具有不同的厚度。用人工方法定义这些实常数非常困难,也难将它们一一分配倒适当的位置,所以必须利用APDL和壳单元厚度函数功能批处理这些工作。...

继续阅读>>

ANSYS程序提供了多种塑性材料选项,在此主要介绍四种典型的材料选项可以通过激活一个数据表来选择这些选项。 ?经典双线性随动强化 BKIN?双线性等向强化 BISO?多线性随动强化 MKIN?多线性等向强化 MISO 经典的双线性随动强化(BKIN)使用一个双线性来表示应力应变曲线,所以有两个斜...

继续阅读>>

单元的形状 应该认识到在大应变分析的任何迭代中低劣的单元形状(也就是,大的纵横比,过度的顶角以及具有负面积的已扭曲单元)将是有害的。因此,你必须和注意单元的原始形状一样注意的单元已扭曲的形状。(除了探测出具有负面积的单元外,ANSYS程序对于求解中遇到的低劣单元形状不发出任何警告,必须进行人工检查)如果...

继续阅读>>

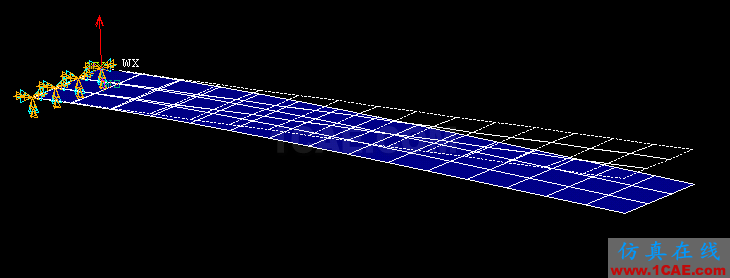

建立一个垂直于Y向的一个平面,设置相关的属性后,约束该面一端的节点 只考虑重力 命令流如下: FINISH/CLEAR/FILNAM,GRAVITY_TEST/PREP7 !created by zhangkai1201 from baidu blog!单位是千克 毫米 兆帕ET,1,SHELL63 !设置单...

继续阅读>>
